I denna del lär du dig hur du navigerar i 3D-modellen, använder verktygen i uppgiftsfältet och anpassar visningen efter behov. Visaren ger dig ett enkelt och effektivt sätt att utforska modellerna direkt i webbläsaren. Vissa funktioner är något förenklade i visaren för modellbaserad ärendehantering, men täcker fortfarande de viktigaste behoven för visning och uppföljning.



Grundläggande navigation

När 3D-modellen öppnas startar du i ett fågelperspektiv utanför modellen, med utsikt ned på modellen. Härifrån kan du navigera och orientera dig genom att välja ett av tre lägen: Utforskningsläge, Gå-läge eller 2D-ritningsläge.


Utforskningsläge

I utforskningsläge kan du röra dig fritt i modellen. Detta ger dig full kontroll över perspektivet och är särskilt användbart för att inspektera detaljer eller se hela projektet från olika vinklar. Detta läge är på som standard.

Så använder du läget:

• Rotera modellen genom att klicka och dra med vänster musknapp.

  • Modellen roterar runt punkten där du trycker ner musknappen.

• Zooma med mushjulet.

• Panorera genom att hålla in höger musknapp och dra.

• Genom att använda tangentbordet (A, W, S, D) kan du röra dig framåt, bakåt och åt sidan. Tangenterna Q och E kan användas för att rotera runt egen axel.

Tips: Utforskningsläget fungerar bäst när du vill få överblick eller se modellen från utsidan.



Gå-läge

I gå-läge simulerar du att gå inne i modellen, som om du rör dig fysiskt genom byggnaden. Används ofta för visuella genomgångar eller besiktningar. Läge kan aktiveras via uppgiftsfältet ( ).

Så använder du läget:

• Använd W / A / S / D-tangenterna för att gå framåt, bakåt och sidledes.

• Eventuellt piltangenterna för samma uppgift.

• Håll vänster musknapp nedtryckt för att se dig omkring.

• Panorera genom att hålla in höger musknapp och dra.

Tips: Gå-läget är idealiskt för att uppleva modellen från mänskligt perspektiv.

2D-ritningsläge.

I 2D-ritningsläge kan du direkt navigera till önskad position i 3D-modellen genom att klicka på ett specifikt rum eller område. Läge kan aktiveras genom att trycka på 2D-knappen. Genom att trycka på helskärm kan du se ritningen i full storlek.

Så använder du läget:

• Tryck på 2D för att visa den genererade planritningen.
• (Valfritt) Tryck på Helskärm för att visa planritningen över hela skärmen.
• Använd inställningarna längst ner på skärmen för att välja disciplin och/eller våning du vill navigera till.
• Använd mushjulet för att zooma in/ut.
• Håll inne vänster musknapp och dra för att panorera (flytta dig) i ritningen.
• Klicka med vänster musknapp i ritningen för att flytta dig till önskad plats i både 2D och 3D.
• Stäng 2D-visningen. Du kommer då att se att du har flyttat dig från utsidan av modellen till vald plats.

Tips: För att enklare bekräfta att du hamnat på rätt position rekommenderar vi att använda delad vy. Då har du samtidigt översikt över var du befinner dig i både 2D- och 3D-visningen.

Uppgiftsfältet

Uppgiftsfältet hittar du centrerat längst ner på skärmen. Det ser ut så här , och innehåller följande funktioner:

• Hemknappen - Tar dig till samma översiktsbild som när du öppnar modellen. Alla andra inställningar är fortfarande påslagna.

• Mätverktyg - Användaren kan välja mellan två olika mätverktyg: "Uppmätning" och "Flera axlar".
  • Uppmätning (Punkt till Punkt)
    • Tryck på en punkt. Det blir startpunkten för uppmätningen.
    • Tryck på punkt nr.2. Det blir slutpunkten för uppmätningen (Resultatet visas omedelbart).
    • För att ändra uppmätningen tryck och håll inne en av punkterna och flytta till önskad position (Ny uppmätning visas igen omedelbart)
    • Om mätningen sker med en vinkel kommer användaren att se både horisontell och vertikal längd utöver önskad uppmätning.

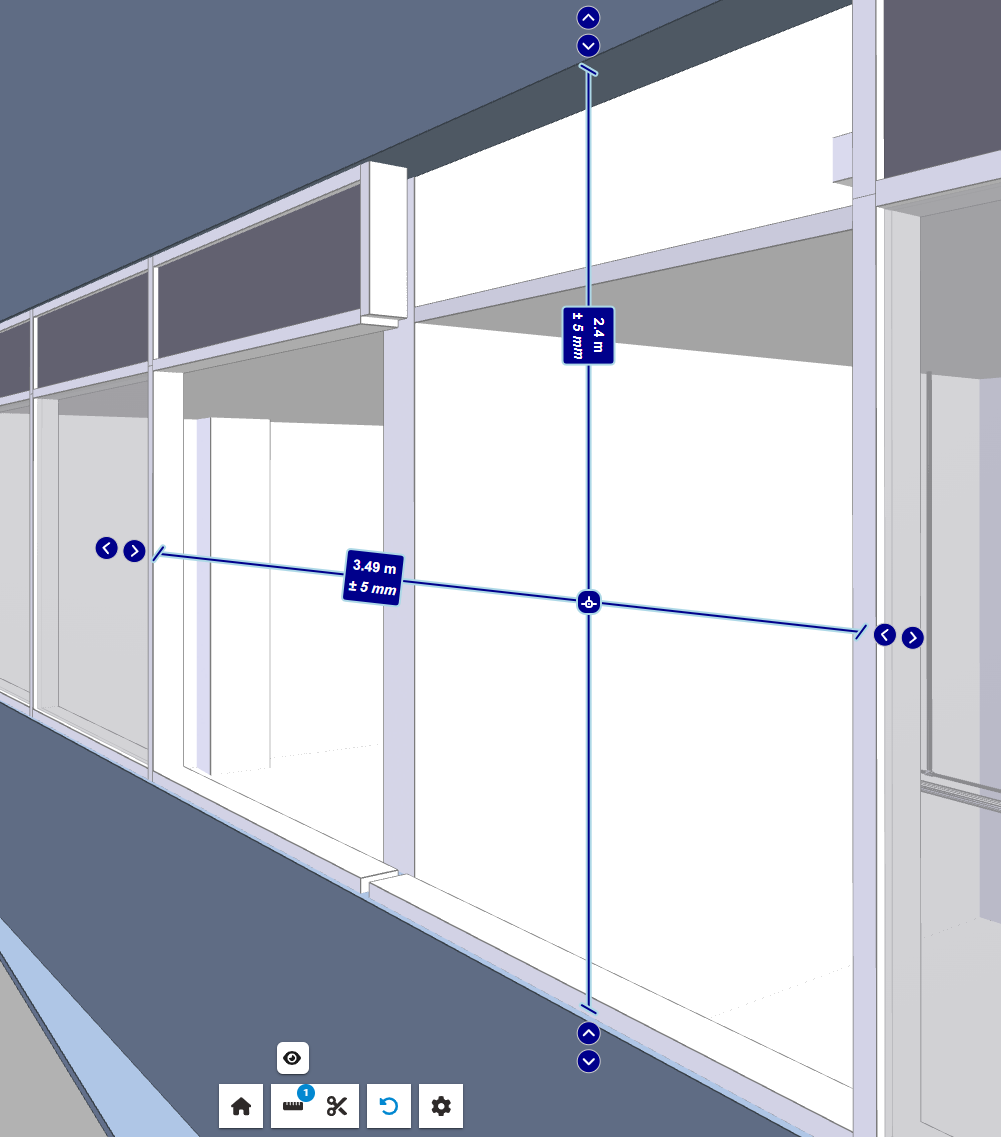

  • Flera axlar (Korsmätning)
    • Tryck på objektet som användaren vill mäta. Automatiskt visas uppmätning i vertikal, horisontell och vinkelrätt på objektet (stoppar motstående objekt)
    • För att justera placeringen av uppmätningen, tryck på mitten av lasern och flytta till ny önskad uppmätning. (Ny uppmätning visas igen omedelbart)
    • Vill du flytta mätpunkten (t.ex. nästa objektkant), använd pilarna för justering .

Båda uppmätningarna avslutas genom att trycka på mätikonen och sedan "ta bort allt".

Observera! Alla mätningar med mindre än 2 mm avvikelse visas inte i visaren

•

  • Snittverktyg - Användaren kan välja mellan två olika snittverktyg. "Snittplan" eller "Section box".

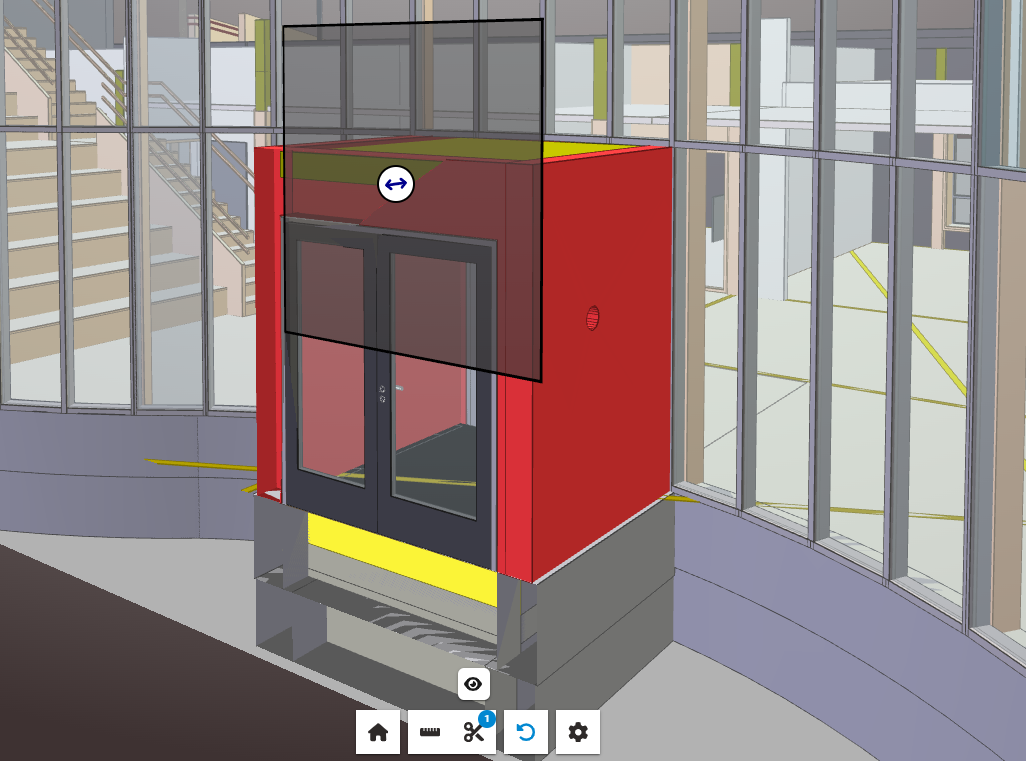

    • Snittplan (Enkelt snitt)
      • Tryck på snittplan för att skapa ett enkelt snitt.
      • Välj objektet där du vill skapa ett snitt (Snittet skapas automatiskt vinkelrätt mot punkten användaren väljer)
        • För att flytta snittet kan du välja antingen:
      • Tryck och håll inne vänster musknapp på pilknappen och dra fram och tillbaka.
      • Tryck på ögat över uppgiftsfältet för att dölja snittplanets visning.
      • Tryck på "Flip direction" för att vända snittplanet 180 grader.



• Section box (Snitt på alla 4 kanter av objektet)
  • Tryck på "Section box" för att skapa en box.
  • Välj objekt där du vill skapa en box (boxen skapas automatiskt i alla riktningar runt objektet)
  • Tryck och håll inne vänster musknapp på pilknappen och dra fram och tillbaka i alla riktningar för att öka området som boxen inkluderar i visningen.
  • Tryck på ögat över uppgiftsfältet för att dölja snittplanets visning.



• Återställ
  • Användaren trycker på och alla anpassningar eller uppgifter som gjorts återställs till ursprunglig visning och visningsfönster.
• Inställningar
  • Språk - Valmöjligheterna är norska, engelska och svenska.
  • Mätenhet - Valmöjligheterna är m, cm och mm.
  • Markera vid hovring - Visar genomskinliga boxar av volym av rum (om det finns i modellen)
  • Navigationskub - För att enklare se vinkelrätt på modellen från flera vinklar.
  • Bakgrundsfärg - För personlig uttryck kan du själv välja bakgrundsfärgen i visningen.

Arbeta med ett objekt

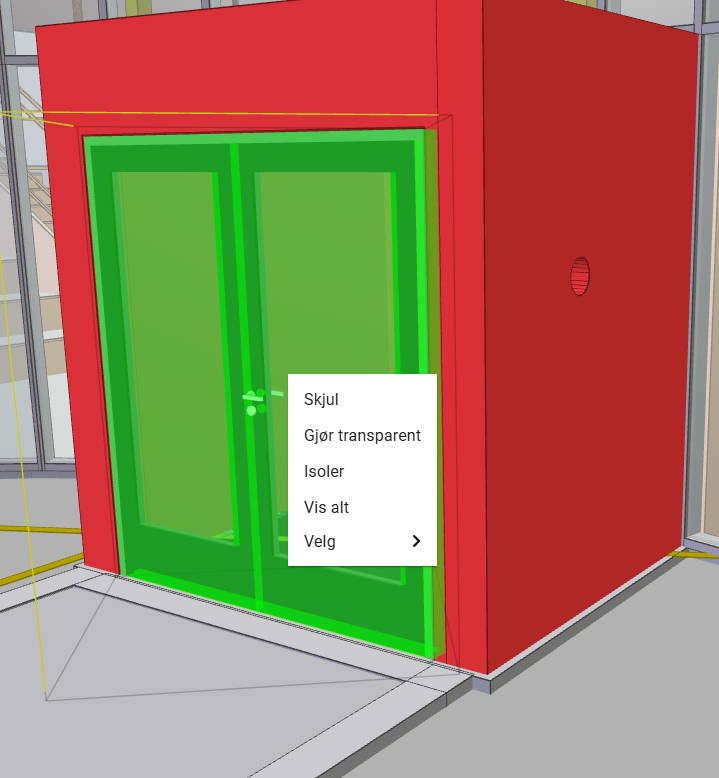

För att arbeta med ett objekt, högerklicka på objektet i modellen för att få fram en uppgiftsmeny. Följande åtgärdspunkter kan göras härifrån:

Dölj / Visa allt

Genom att trycka på "Dölj" kan användaren dölja visningen av objektet. Tryck på Visa allt för att alla dolda objekt ska komma tillbaka i visningen.



Gör transparent

Genom att trycka på "Gör transparent" blir valda objekt inte helt dolda, utan gjorda genomskinliga.

Isolera

Genom att trycka på "Isolera" döljs alla andra objekt och användaren kan endast fokusera på valt objekt.

Information och Filter

Information och filter finns längst upp till höger i visningen och innehåller information om objekt. Detta gör det möjligt för användaren att filtrera på objektnivå eller övergripande nivå (modell, våning, objekttyper, osv.).

Information

Informationsfältet visar all tillgänglig information som objektet har med sig från IFC-filen.

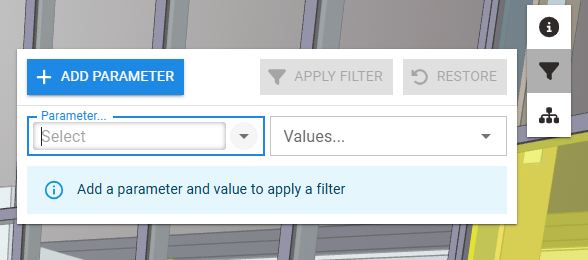

Filter

Filtret innehåller alla parametrar som finns i IFC-filen och filtreras baserat på dem.

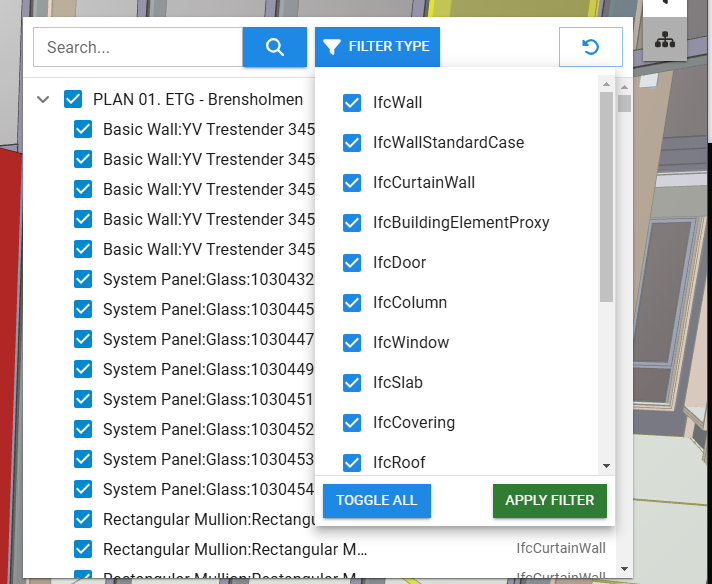

Hierarki

Filtrera mellan alla överordnade grupperingar som finns i IFC-filen. Mest använd är filtrering baserat på kategorier: Vägg, golv, fönster, osv...
