I denne artikkelen får du en innføring av siden hvor du jobber med tegninger, filer og modeller.

Tegninger

Oppbygging

Under tegninger kan du bygge opp egne delprosjekter (mappestruktur med egenskaper).

Brukeren kan opprette delprosjekt ved å trykke på "+ ikonet" til venstre over listevisningen.

Egenskaper (innstillinger for delprosjekt):

1. Tildel brukergrupper til delprosjektet
   Prosjekt administrator kan rettighetsstyre hvilke brukergrupper som har tilgang til mappen.
   (Link til hvordan du setter opp dette. klikk her)


2. Tildele symbolfamilier for dette delprosjektet
   Prosjekt administrator kan bestemme hvilke symboltyper som kan opprettes i mappen.
   (Link til hvordan du setter opp dette. klikk her)

Underliggende mapper

Under delprosjekt kan det opprettes flere mapper. Her kan tegninger lastes opp, merkes og gjøres klar for bruk ute på byggeplassen via IX Field APP.

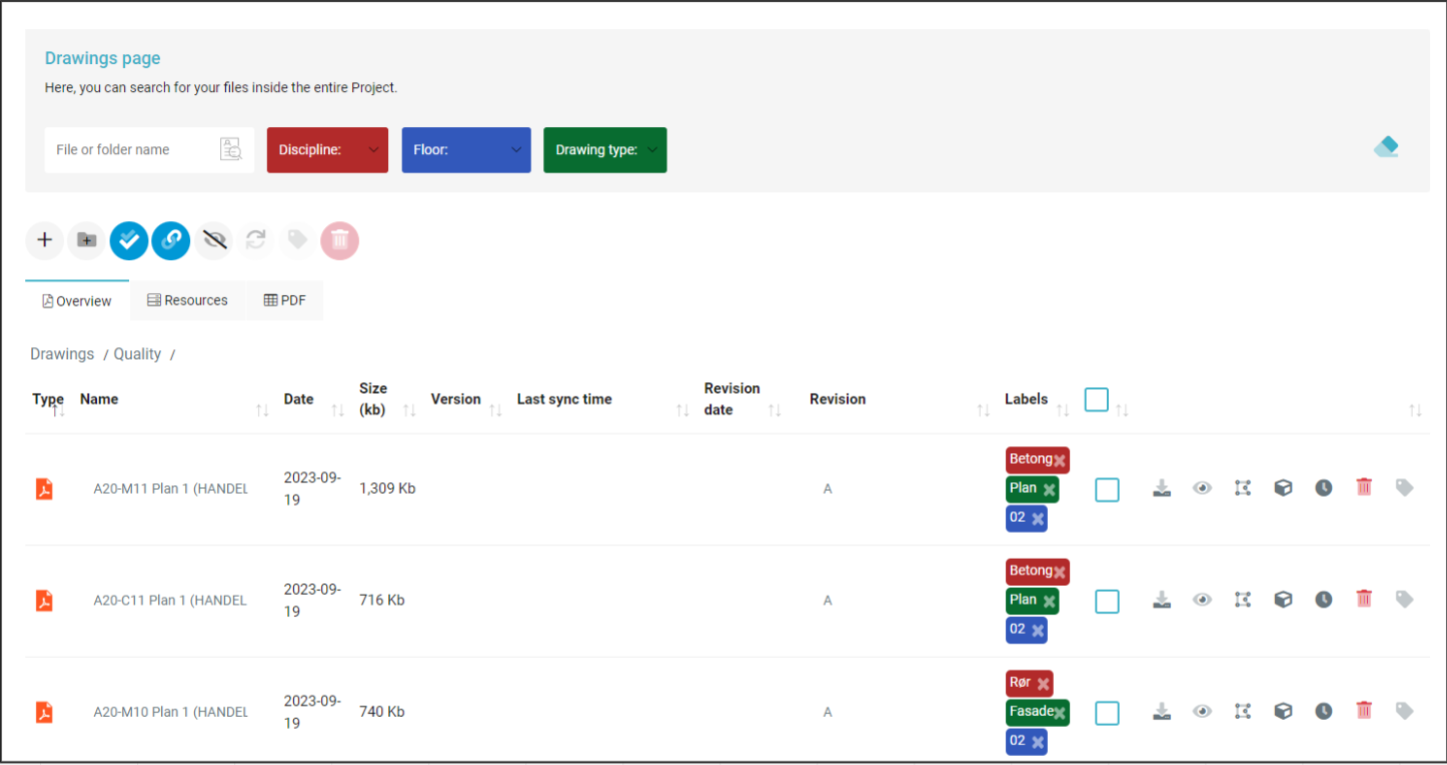

Tegningsfunksjonalitet:

1. Last ned tegning
   Brukeren kan om ønskelig laste ned tegningen lokalt til sin datamaskin.


2. Visualiser tegning
   Ved å åpne tegningen åpner det muligheten for å se, opprette og gjøre endringer på registreringer.


3. Tegne Polygoner
   For å få frem kontroll-/rominformasjon på registreringer må dette settes opp.
   (følg denne linken for å vise hvordan dette kan settes opp og brukes. Klikk her. )
4. Åpne BIM viewer
   Hvis det er en modell tilgengelig vil modellen åpnes når du trykker på "kube - ikonet".


5. Filversjon
   Kan se og laste ned tidligere revisjoner av tegningen.


6. Slett/deaktiver
   En tegning i IX Field kan ikke slettes, men deaktiveres. Dette gjøres ved å trykke på søppelkasse - ikonet.


7. Merke tegninger
   Knytte merker opp i mot tegninger for å gjøre filtreringsprosessen enklere både på web og i APP.
   (følg denne linken for å vise hvordan dette kan settes opp. Klikk her. )

Hvordan filtrere med bruk av merkene

Kategoriene som har blitt tildelt tegningene kan du finne igjen i filterfunksjonen over listevisningen. Alle kategoriene vil vises med en nedtrekkbar liste". Trykk på ønsket kategori og velg merke som listevisningen skal filtreres etter.
Per kategori kan det velges et merke, men det er ingen begrensninger på hvilke kombinasjoner som kan velges på tvers av kategoriene. Blir tegningslisten tom skyldes det at ingen tegninger har den kombinasjonen som er valgt.
Både filtreringsfunksjonen for merker og søkefeltet filtrerer på tvers av mapper.
"- ikonet" kan brukes for å nullstille filtreringen som har blitt gjort.

(MERK! Søkefeltet søker på innholdet i tegningsnavnet, ikke merkene.)

Filer

Under filer kan du laste opp andre PDF - filer som skal benyttes ute på byggeplassen. Det kan også her bygges opp egen mappestruktur basert på eget ønske.

(Merk! PDF - filen kan kun være på en side da App ikke støtter fremvisning av filer med flere sider. )

Modell

Under filer kan du laste opp modell filer (IFC - format). Det kan lastes opp en eller flere filer.
(følg denne linken for å vise hvordan dette kan settes opp og brukes. Klikk her. )
