Innholdsfortegnelse:

Hvordan komme frem til 3D - modellen

Fullskjerm eller 2 - delt visning av modellen

Hvordan navigerer seg rundt i modellen

Arbeid med et objekt

Opprett registrering

Beskrivelse av funksjonaliteter

Hvordan komme frem til 3D - modellen

Bruker har to muligheter for å finne frem til 3D - modellen:

1. I dokumentmappen finnes det en egen modell fane. Her finnes modellen som er tilgjengelig for prosjektet.
2. Tegninger som også inneholder en 3D - modell visning vil synliggjøres med et blått pil-ikon nederst på skjermen. Trykk på filen for å få opp modellen på skjermen (se hvilke visninger som finnes nedenfor).

MERK! Du kan enten velge å laste ned før du går ut, eller når du er på byggeplassen. Dette vil belaste mobildataen på din enhet. Du vil bli spurt om å laste ned modellen i det du trykker på det blå pil-ikonet.

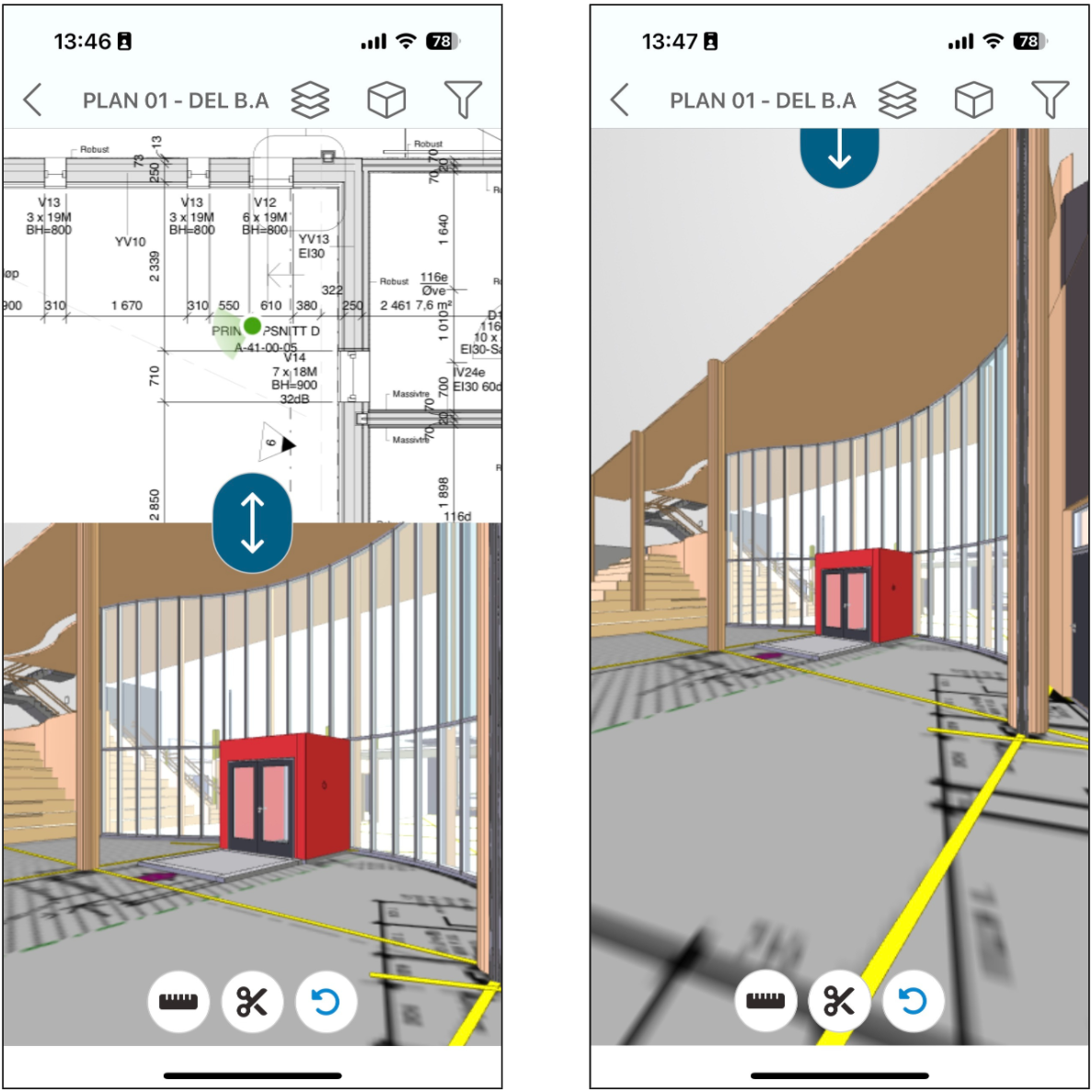

Fullskjerm eller 2 - delt visning av modellen

Bruker kan velge mellom å vise 3D - modell i kombinasjon med tegningen eller i fullskjerm:

1. Delt visning / "split screen" er standardvisningen og vil bli synlig for brukeren hvis pil-ikonet blir trykket på.
2. Fullskjermsvisning - Hvis du trykker på pil-ikon i delt visning vil brukeren flyttes til kun visning av 3D - modellen.

For å gå tilbake til tidligere visninger så er det bare å trykke videre på det blå pil - ikon frem til korrekt visning.


Hvordan navigerer seg rundt i modellen

Når du åpner en 3D-modell i appen, starter du normalt i Explore mode med oversiktsvisning utenfra. Når du bytter til splitscreen (2D/3D) visning vil du automatisk bytte til Walk mode.


Explore mode
Med Explore mode kan du sveve fritt i modellen og rotere, panorere og zoome med fingrene.

Slik bruker du modusen:

• Dra én finger for å rotere modellen
• Klyp for å zoome inn/ut
• Dra to fingre for å panorere.

Tips: Bruk denne modusen for å få oversikt over modellen fra utsiden.


Walk mode

Walk mode lar deg "gå" inne i modellen som om du beveger deg fysisk. I appen åpnes denne som standard i delt visning (3D + 2D plantegning), slik at du enkelt kan se både hvor du er og hva du ser på.

Slik bruker du modusen:

• Klyp for å bevege deg fremover
• Dra på skjermen for å se deg rundt / rotere om egen akse.
• Trykk på et rom i 2D-visningen for å hoppe dit i 3D.
• Trykk på menyen for å bytte etasje.

MERK! Walk mode fungerer kun for prosjekter (IFC-filer) lastet opp etter 8.februar 2025. Skyldes en teknisk oppgradering av vår viewer. Les release note her .

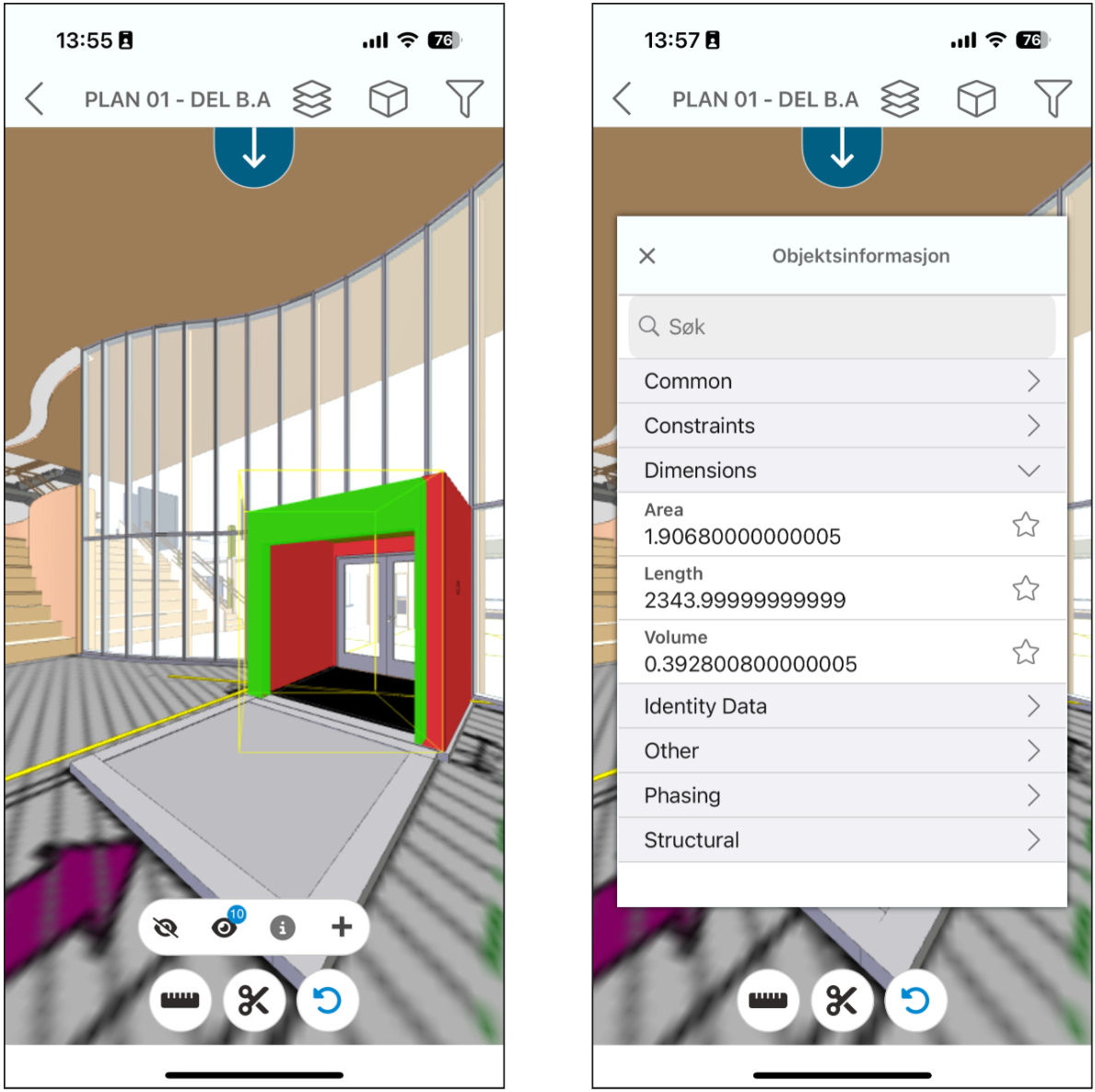

Arbeid med et objekt

For å arbeidet med et objekt, trykk på objektet i modellen slik at den får fargen grønn. Da vises det en oppgavemeny som inneholder følgende:


Skjul / vis objekt

Ved å trykke på " " så kan brukeren skjule visningen av objektet. Andre øye - ikonet gjør at alle skjulte objekter kommer tilbake i visningen.


Informasjon

Hvis brukeren trykker på informasjonssymbolet så vil all informasjon tilhørende dette objektet vises. Denne informasjonen er hentet fra IFC - filen som er lastet opp på Interaxo Field Web.

Opprett registrering

" - ikonet" gjør det mulig for brukeren å opprette registrering hvor bilde av objektet i modellen blir vedlagt.

1. Trykk på ønsket objekt.
2. Trykk på " + tegn" for å opprette registrering.
3. Velg hvilken registreringstype som ønskes registrert.
4. Legg ved bilde + kommentar og fyll ut påkrevde felter.
5. Trykk på lagre.

(Bilde av objektet i 3D - modellen legges ved som eget bildet i registreringen. )

Beskrivelse av funksjonaliteter

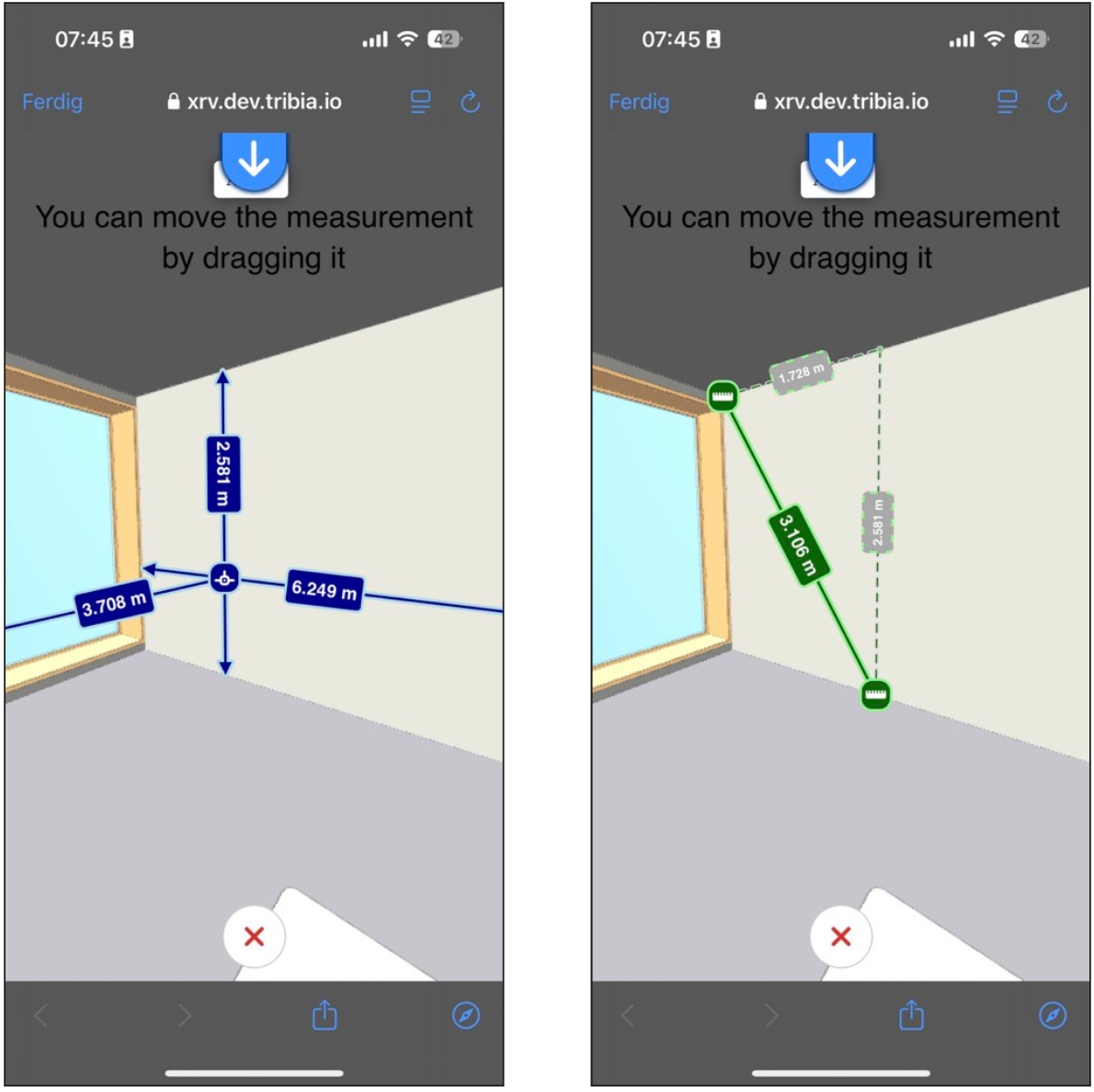

Målingsverktøy

Målingsverktøy gjør det mulig for deg som bruker å kontrollere mål på et objekt eller mellom to punkter. vi støtter i dag 2 forskjellige måter og gjøre en oppmåling på, enten ved bruk av "punkt til punkt" - måling eller "kryss"-måling.

Merk! Målingsverktøyet er kun tilgjengelig i full 3D visning.

Punkt til Punkt måling:

Gir deg avstanden mellom to valgfri punkter. Det kan enten være fra en tilfeldig plassering eller så vil vår "Snap to Edge" funksjonalitet feste målingen til nærmeste kant av objektet for presise målinger.

1. Trykk på - knappen og velg "" for punkt til punkt måling.
2. Trykk på et punkt. Dette vil startpunktet for målingen din.
3. Trykk på et punkt nr. 2. Dette vil bli sluttpunktet for målingen.
4. Automatisk blir det fremvist lengden mellom de to valgte punktene.
5. For å endre et av målepunktene trykk, hold og dra den til ønsket ny posisjon.
   (En linse vil fremvises for å vise deg nøyaktig hvor målingen start / hvilke objekt den er knyttet til)
6. For å avslutte funksjonaliteten. Trykk på rødt kryss nederst på skjermen.

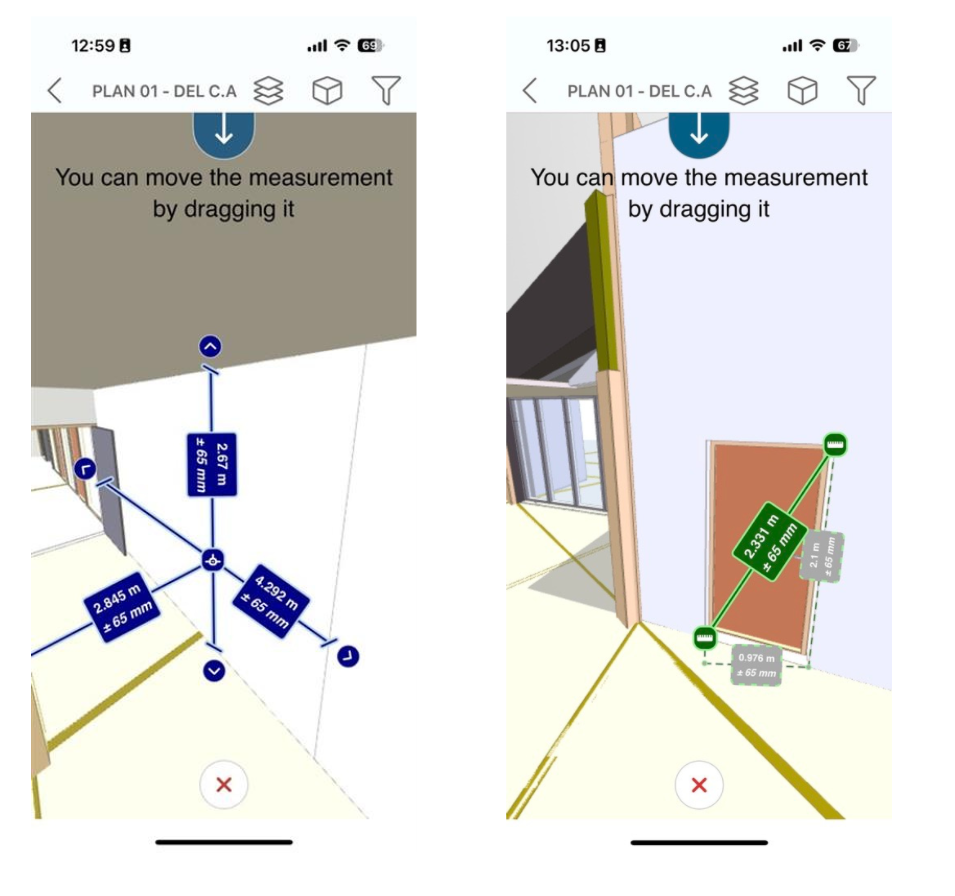

Kryss - måling:

Gir deg automatisk høyden og bredden av et objekt (kant til kant måling) og vertikal avstand til motstående objekt. Altså tre målinger i ett.

1. Trykk på - knappen og velg "" for kryss måling.
2. Trykk på objektet. Da vil målingene i alle tre retninger automatisk fremvises.
3. For å endre eller gjøre nytt målepunkt. Trykk, hold og dra den til ønsket ny posisjon og målingene vil automatisk følge etter.
4. Ønsker du å flytte målepunkt (f.eks neste objekt kant) benytt pilen for justering .
5.

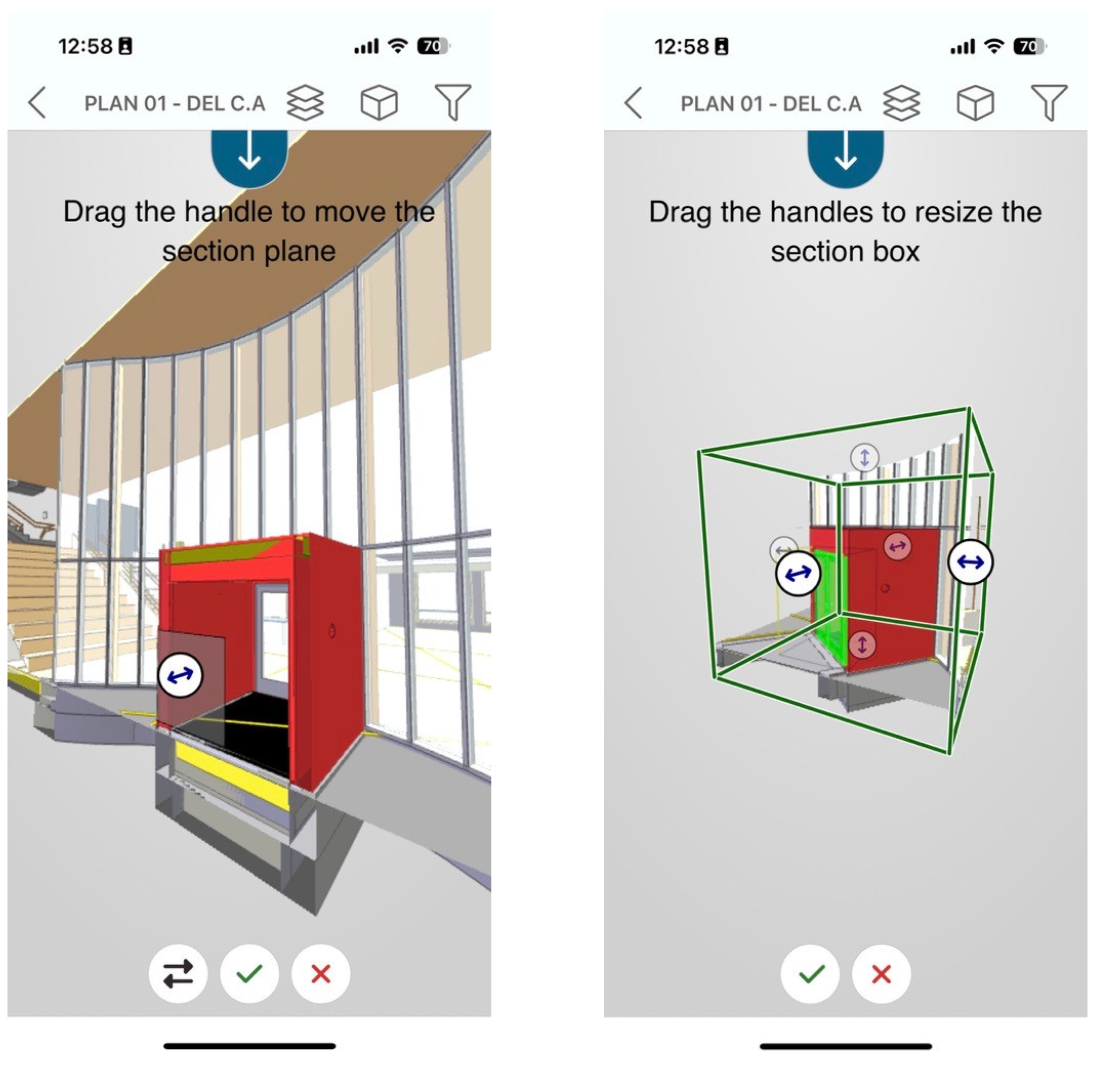

Seksjoneringsverktøy

•
  • Snittverktøy - Brukeren kan velge mellom to forskjellige snittverktøy. "Snittplan" eller "Seksjon boks".

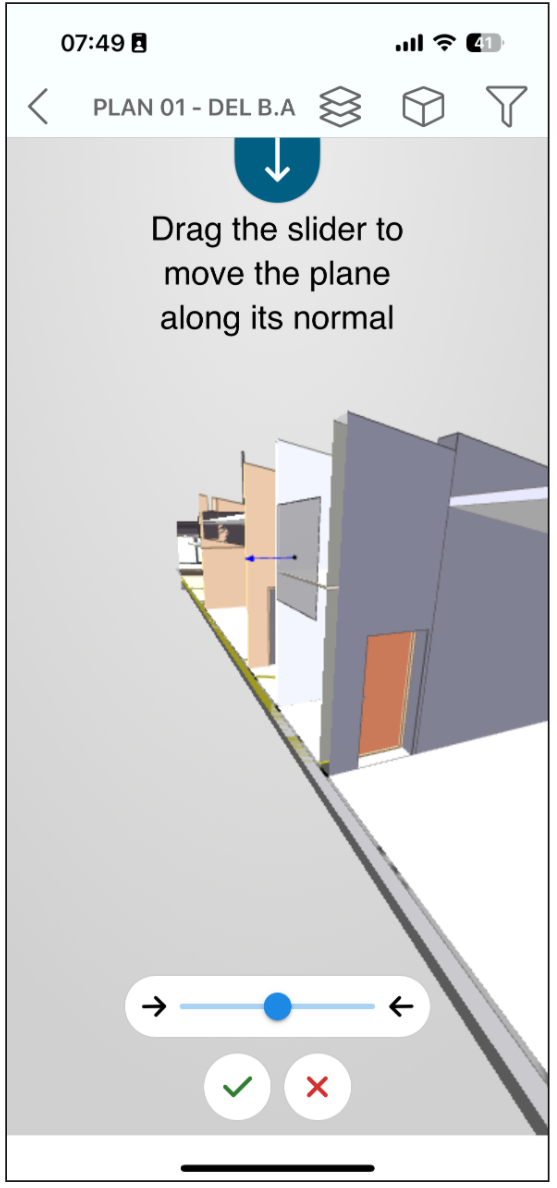

    • Snittplan (Enkelt snitt)
      • Trykk på snittplan for å opprette et enkelt snitt.
      • Velg objektet som det ønskes å skape et snitt på (Snitt skapes automatisk vinkelrett på punktet brukeren velger)
        • For å flytte snittet kan du velge enten:
      • Trykk og hold inne med fingeren på pilknappen og dra frem og tilbake for justering.
      • Trykk på "Flip direction" for å snu snittplanet 180 grader.

•
  • Seksjon boks (Snitt på alle 4 kanter av objektet)
    • Trykk på seksjonsbok for å kunne opprette en boks.
    • Velg objekt som det ønskes å skape en boks på (boksen skapes automatisk i alle retninger rundt objektet)
    • Trykk og hold inne en finger på pilknappen og dra frem og tilbake i alle retninger for å øke området boksen inkluderer visning av.

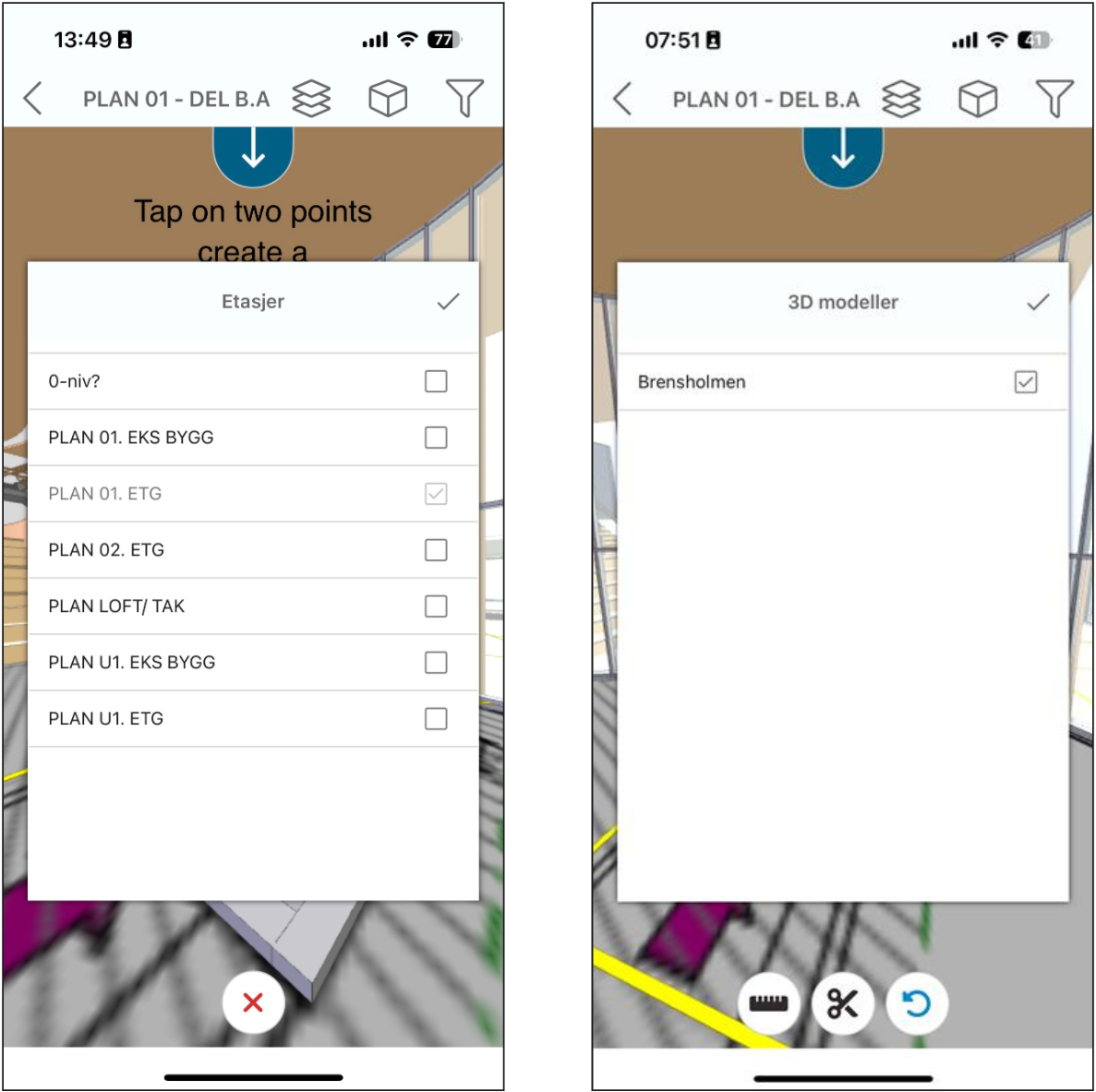

Valg av etasje

Valg av etasje kan gjøre hvis brukeren trykker på følgende symbol - .
Som standardvisning åpnes etasjen brukeren befinner seg i, men om ønskelig kan en eller flere etasjere velges. Dette gjøres ved å huke av på de etasjene som skal vises og bekrefte med lagre - knappen øverst til høyre i vinduet.


3D modeller

gir brukeren mulighet til å velge ut hvilke fagområder som modellen skal vise.
Som standard vises alle modellene i en felles visning, men enkelte fag kan fjernes ved å velge de bort.
Dette gjøres ved å velge de bort fra listen og bekrefte med lagre - knappen øverst til høyre i vinduet.
Hvilke fag som vises i listevisningen er avhengig av hvilke fag som er inkludert i IFC - filen.

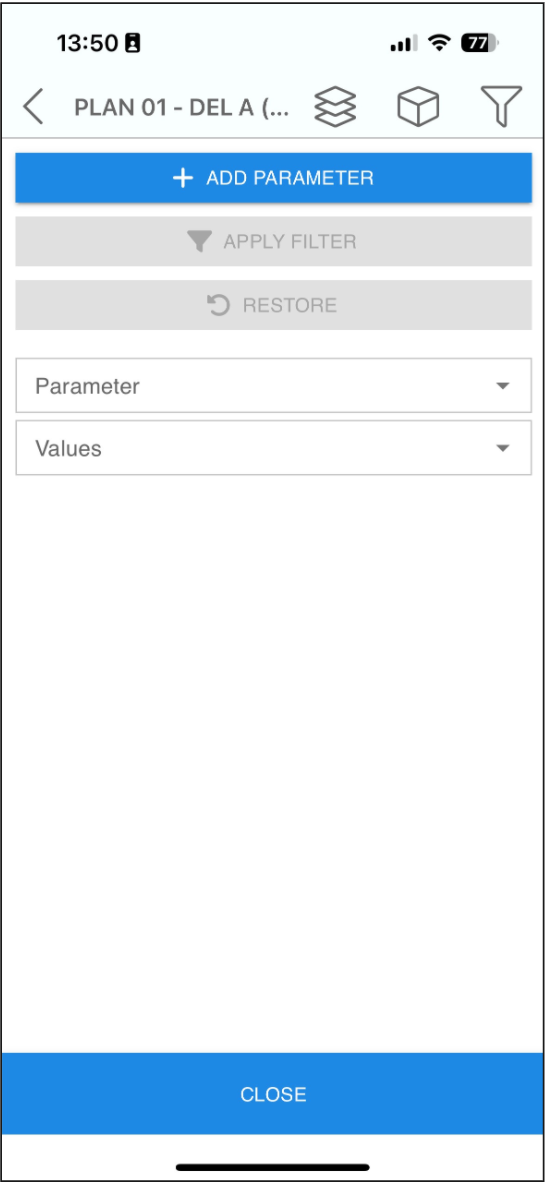

Filter

Filterfunksjonen kan brukes for å lage egen filtergrupper basert på objektene i modellen.

1. Brukeren velger en kategori (f.eks bygningsdel)
2. Brukeren velger en verdi (f.eks tømmer)
3. Brukeren klikker på "Legg til filter".
4. Trykk på Close.

(Brukeren kan legge til flere kategorier ved å trykke på "+ add parameter".)

1. For å nullstille filteret trykk på "Restore",
