Innehållsförteckning:

Hur man kommer fram till 3D-modellen

Helskärm eller 2 - delad vy av modellen

Hur man navigerar runt modellen

Arbeta med ett objekt

Skapa registrering

Beskrivning av funktioner



Hur man kommer fram till 3D-modellen

Användaren har två alternativ för att hitta 3D-modellen:

1. I dokumentmappen finns en separat modellflik. Här är modellen tillgänglig för projektet.
2. Ritningar som också innehåller en 3D-modellvy kommer att markeras med en blå pilikon längst ner på skärmen. Tryck på filen för att ta fram modellen på skärmen (se vilka vyer som finns tillgängliga nedan).



NOTERA! Du kan antingen välja att ladda ner innan du går ut, eller när du är på byggarbetsplatsen. Detta kommer att använda upp din enhets mobildata. Du kommer att bli ombedd att ladda ner modellen när du klickar på den blå pilikonen.

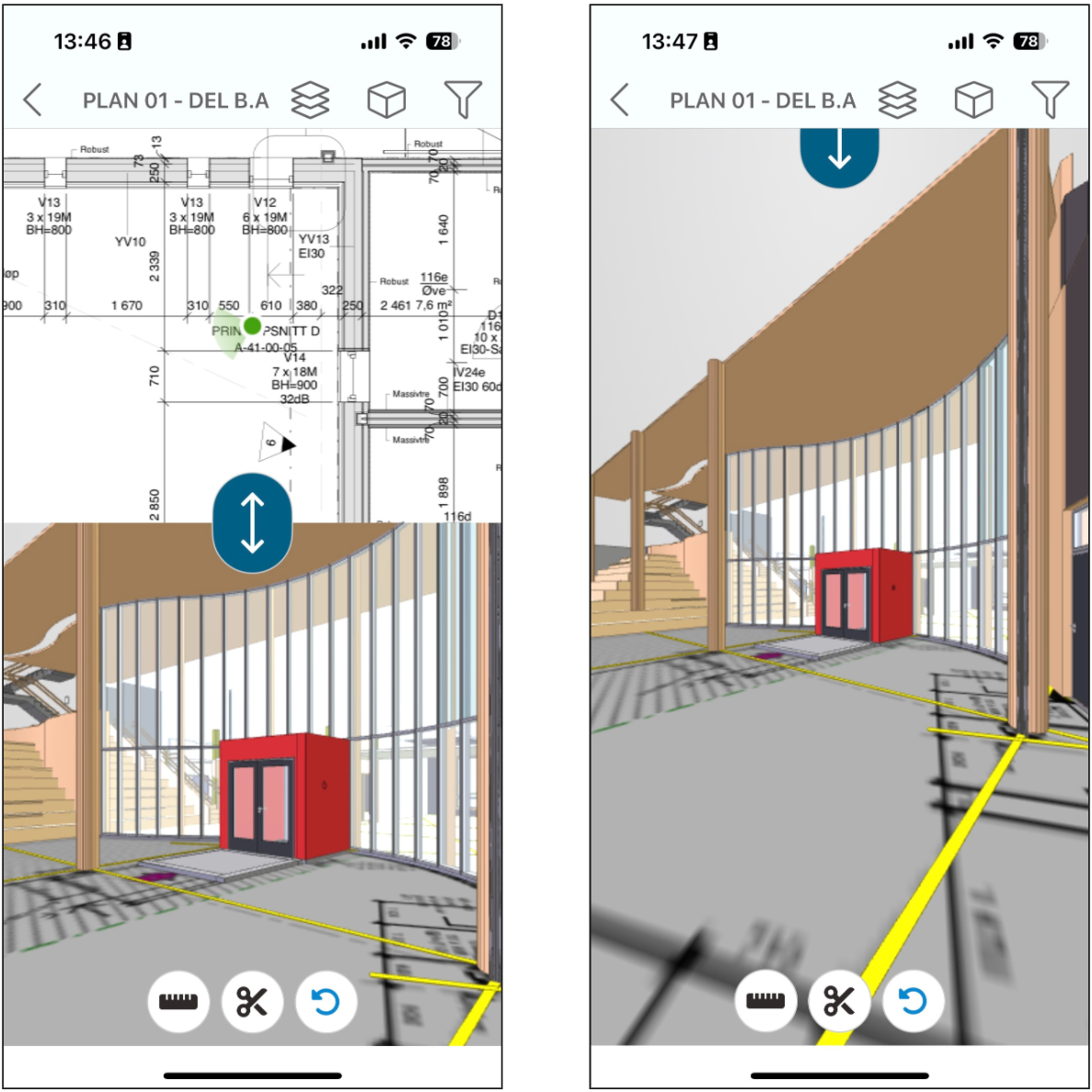

Helskärm eller 2 - delad vy av modellen

Användaren kan välja mellan att visa 3D-modellen i kombination med ritningen eller i helskärm:

1. Delad skärm är standardvyn och kommer att bli synlig för användaren om pilikonen trycks ned.
2. Helskärmsvy - Om du trycker på pilikonen i delad vy kommer användaren att flyttas till att endast se 3D-modellen.

För att återgå till tidigare vyer, tryck helt enkelt på den blå pilikonen tills du kommer till rätt vy.



Hur man navigerar runt modellen

När du öppnar en 3D-modell i appen startar du normalt i Explore mode med en översikt utifrån.
När du byter till splitscreen (2D/3D) växlar appen automatiskt till Walk mode.

Explore mode

Explore mode låter dig sväva fritt i modellen samt rotera, panorera och zooma med touch-gester.

Så här använder du läget:

• Dra med ett finger för att rotera modellen

• Nyp för att zooma in/ut

• Dra med två fingrar för att panorera

Tips: Använd det här läget för att få en överblick av modellen utifrån.

Walk mode

Walk mode låter dig "gå" inuti modellen som om du fysiskt rörde dig genom byggnaden.
I appen öppnas det här läget som standard i Splitscreen(3D + 2D-planritning), vilket gör det enkelt att se både var du är och vad du tittar på.

Så här använder du läget:

• Nyp för att röra dig framåt

• Dra på skärmen för att se dig omkring / rotera runt din egen axel

• Tryck på ett rum i 2D-vyn för att hoppa dit i 3D

• Tryck på menyn för att byta våning

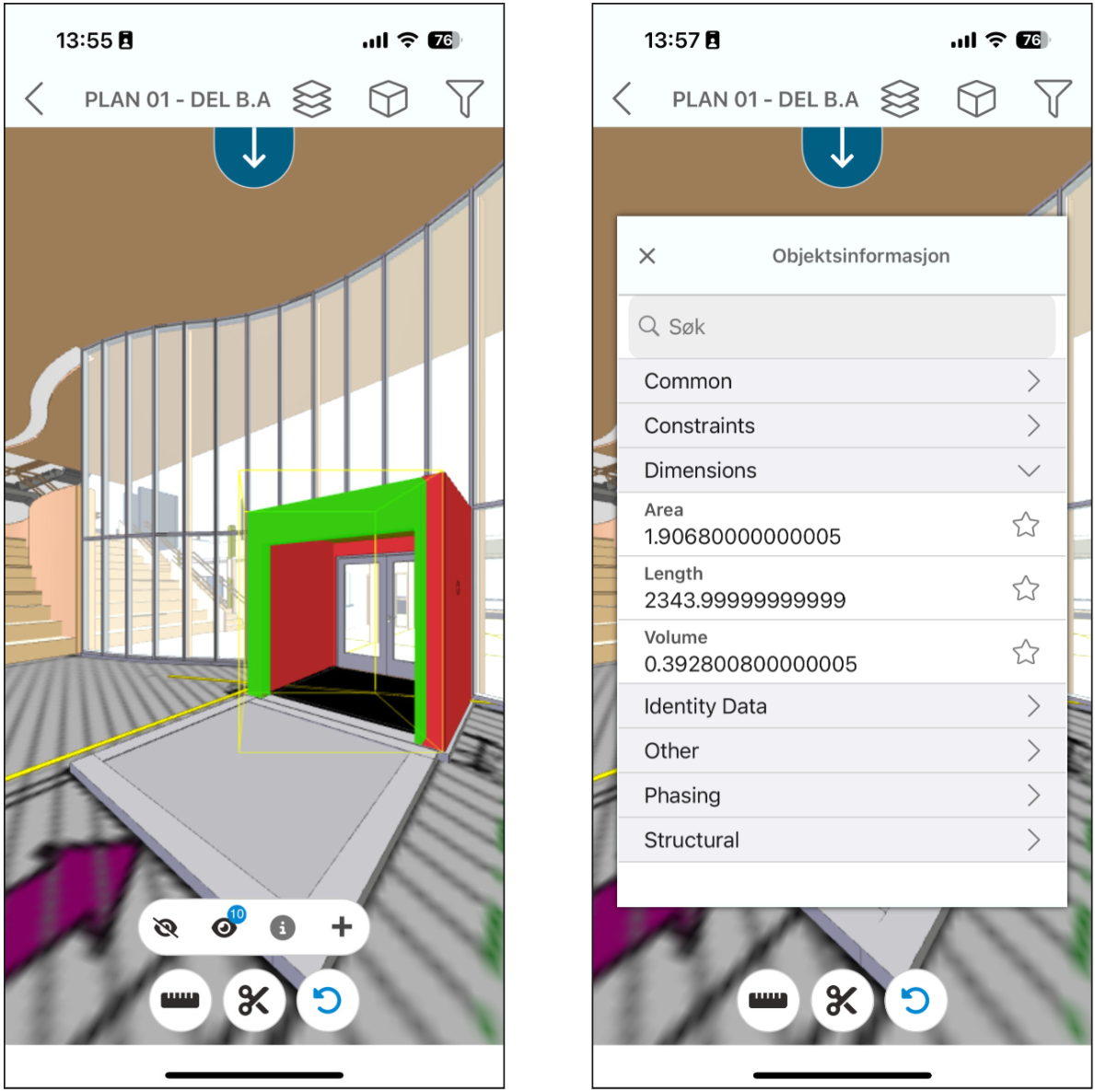

Arbeta med ett objekt

För att arbeta med ett objekt, klicka på objektet i modellen så att det blir grönt. En uppgiftsmeny visas då som innehåller följande:



Dölj/visa objekt

Genom att trycka på "" kan användaren dölja visningen av objektet. Andra ögat - ikonen gör att alla dolda objekt återgår till visning.



Informasjon

Information

Om användaren trycker på informationssymbolen kommer all information som är kopplad till detta objekt att visas. Denna information är hämtad från IFC-filen som laddats upp till Interaxo Field Web.





Skapa registrering

"-ikonen" gör det möjligt för användaren att skapa en registrering där en bild av objektet i modellen bifogas.

1. Tryck på önskat objekt.
2. Tryck på "+-tecknet" för att skapa registrering.
3. Välj vilken registreringstyp du vill registrera.
4. Bifoga ett foto + kommentar och fyll i de obligatoriska fälten.
5. Tryck på spara.

(Bild på objektet i 3D-modellen bifogas som en separat bild i registreringen.)



Beskrivning av funktioner

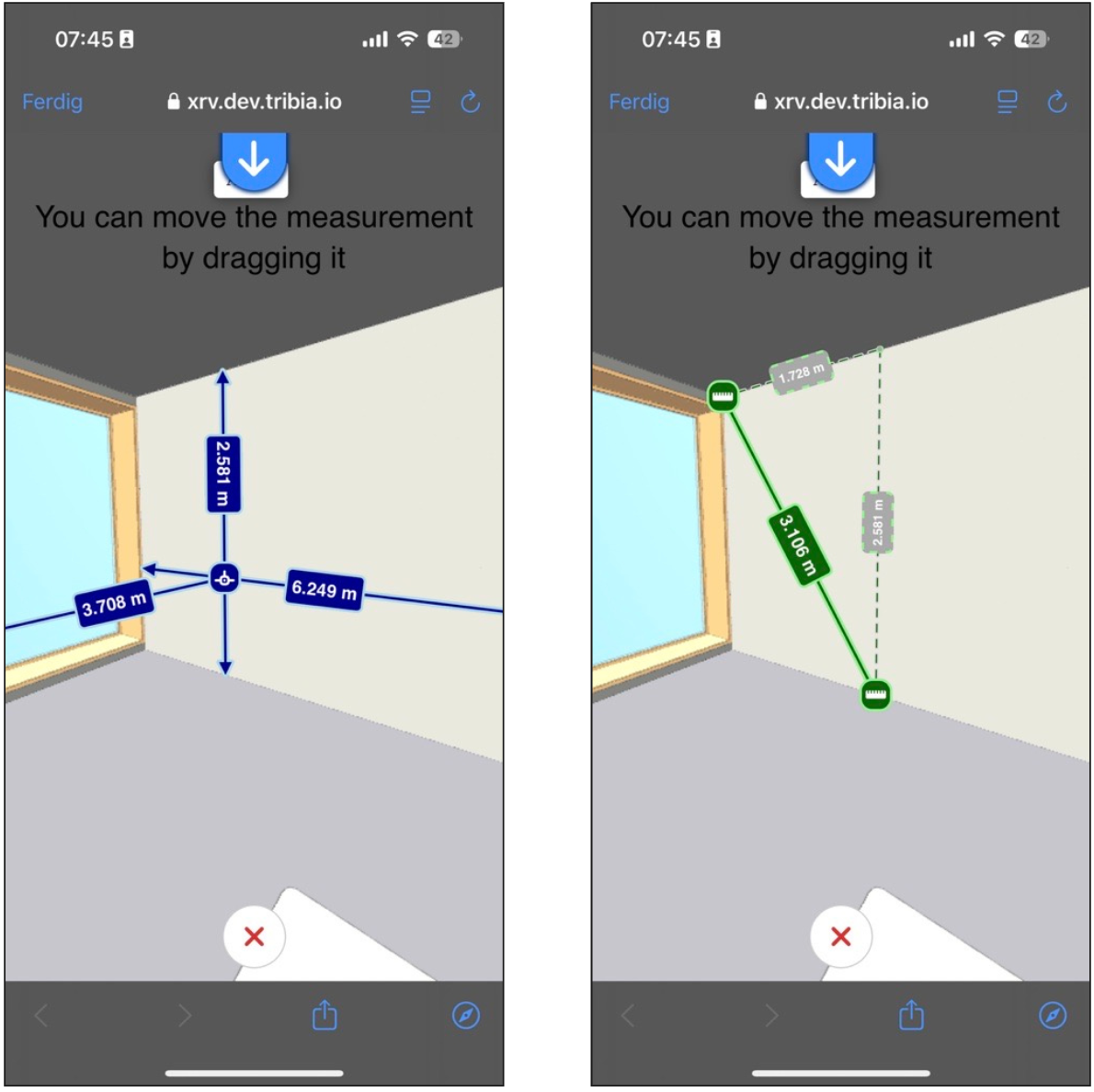

Mätverktyg

Mätverktyg gör att du som användare kan kontrollera mått på ett objekt eller mellan två punkter. Vi stödjer för närvarande 2 olika sätt att göra en undersökning, antingen genom att använda "punkt till punkt"-mätning eller "kors"-mätning.

Notera! Mätverktyget är endast tillgängligt i full 3D-vy.



Punkt till punkt mätning:

Ger dig avståndet mellan två valda punkter. Det kan antingen vara från en slumpmässig plats eller så kommer vår "Snap to Edge"-funktion att fästa mätningen till närmaste kant av objektet för exakta mätningar.

1. Tryck på  - knappen och välj " " för punkt till punkt mätning.
2. Tryck på en punkt. Detta kommer att vara utgångspunkten för din mätning.
3. Tryck på ett punkt nr. 2. Detta kommer att vara slutpunkten för mätningen.
4. Längden mellan de två valda punkterna visas automatiskt.
5. För att ändra en av mätpunkterna, tryck, håll och dra den till önskad nya position.
   (En lins kommer att dyka upp för att visa dig exakt var mätningen började / vilket föremål den är fäst vid)
6. För att avsluta funktionaliteten. Tryck på det röda krysset längst ner på skärmen.



Korsmätning:

Ger dig automatiskt höjden och bredden på ett objekt (kant till kant-mått) och vertikalt avstånd till det motsatta objektet. Så tre mätningar i ett.

1. Tryck på - knappen och välj " " för korsmätning.
2. Tryck på objektet. Måtten i alla tre riktningarna kommer då att visas automatiskt.
3. För att ändra eller göra en ny mätpunkt. Tryck, håll och dra den till önskad nya position så följer mätningarna automatiskt.

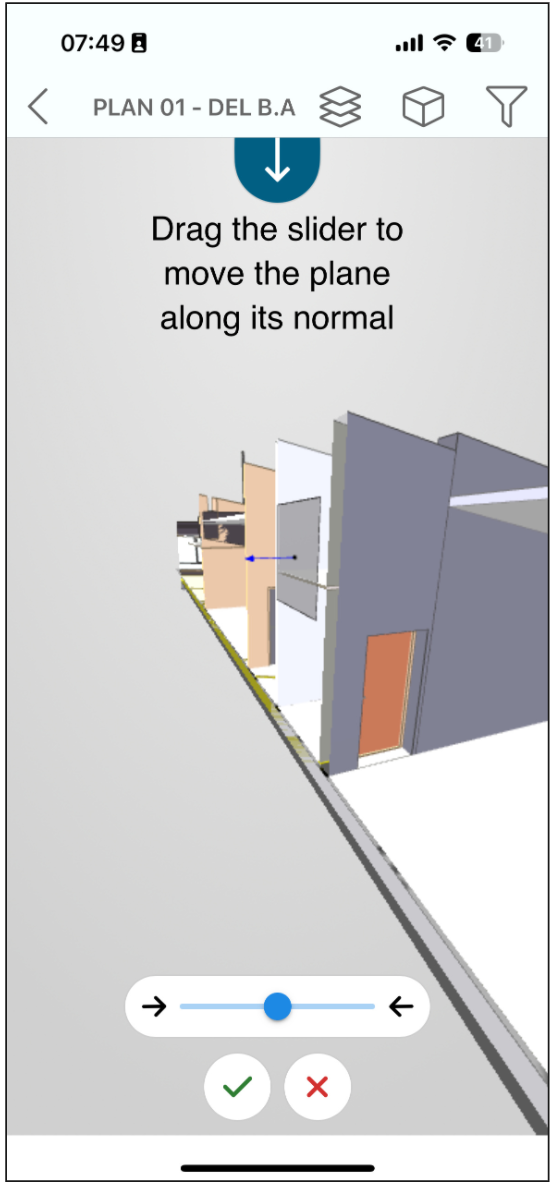

Sektioneringsverktyg

Sektionering gör det möjligt att skapa ett snitt i modellen.

1. Tryck på .
2. Klicka på objektet som du vill att sektioneringen ska baseras på.
   (Horisontellt objekt = horisontell sektion, Vertikalt objekt = vertikal sektion)
3. Skjut den blå cirkeln i den riktning du vill att snittet ska gå. Den blå cirkeln flyttas automatiskt tillbaka till mitten efter varje bild. Detta görs upprepade gånger tills önskad position hittas.
4. För att avsluta funktionalitet. Tryck på det röda krysset längst ner på skärmen.

Återställ ändringar

Ett tryck återställer sedan alla ändringar och flyttar dig till en översiktspunkt för modellen.

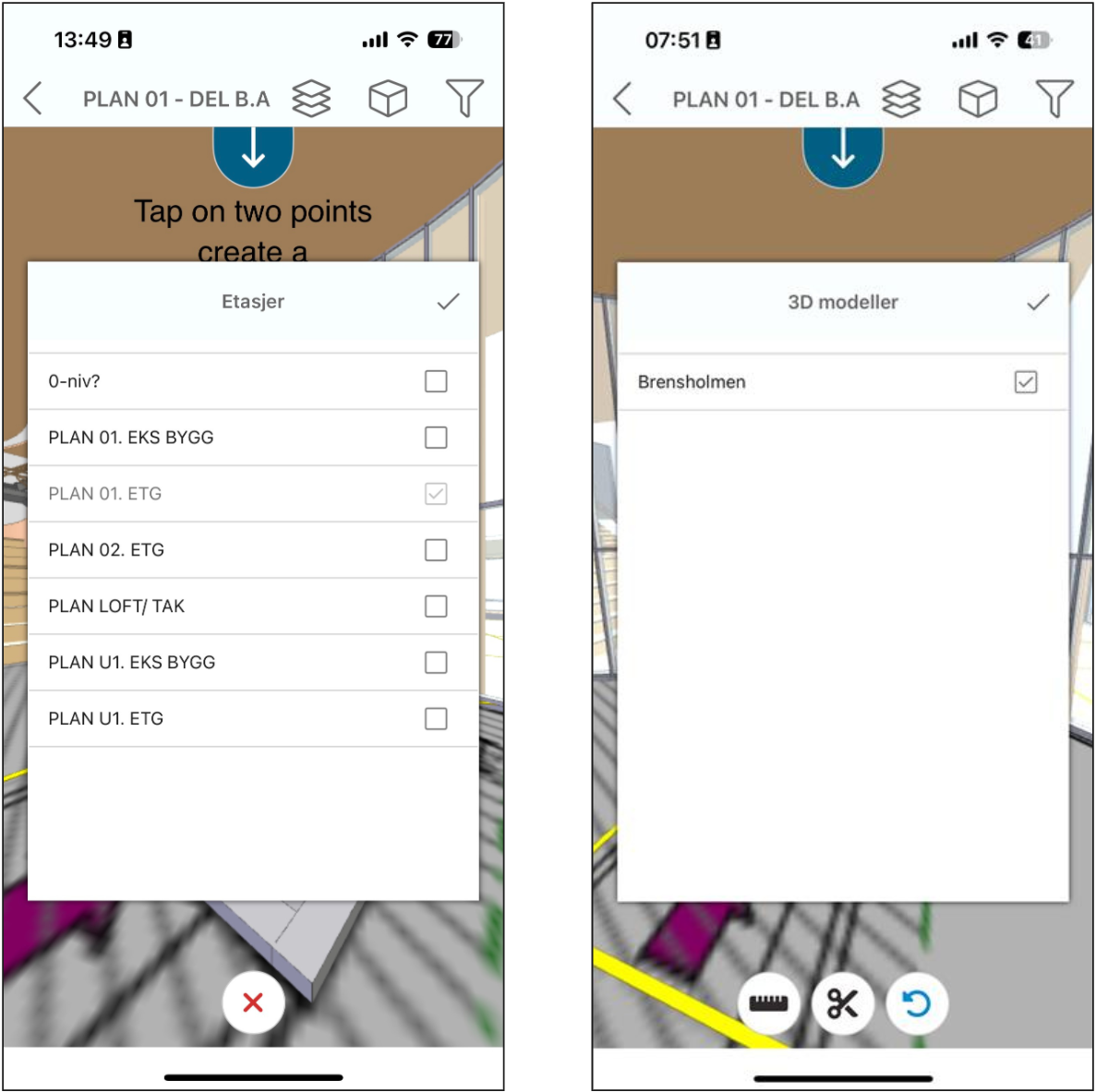

Golvval

Golvval kan göras om användaren trycker på följande symbol - .
Som standardvy öppnas våningen användaren befinner sig på, men om så önskas kan en eller flera våningar väljas. Detta görs genom att kontrollera våningarna som ska visas och bekräfta med spara-knappen uppe till höger i fönstret.



3D-modeller

ger användaren möjlighet att välja vilka ämnesområden modellen ska visa.
Som standard visas alla modeller i en gemensam vy, men enskilda ämnen kan tas bort genom att avmarkera dem.
Detta görs genom att välja dem från listan och bekräfta med spara-knappen uppe till höger i fönstret.
Vilka ämnen som visas i listvyn beror på vilka ämnen som ingår i IFC-filen.

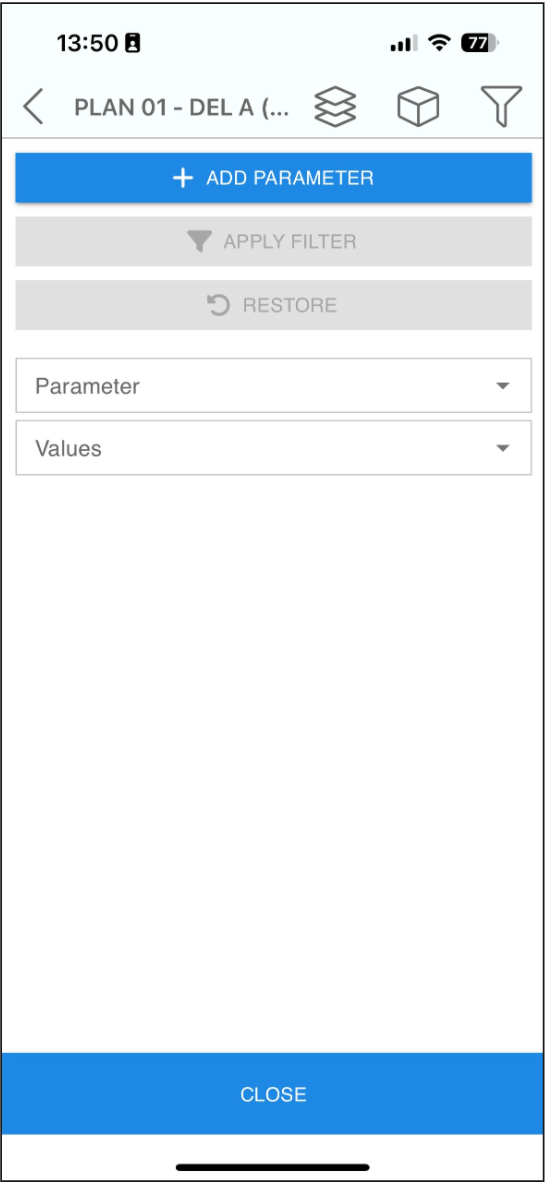

Filtrera

Filterfunktionen kan användas för att skapa egna filtergrupper utifrån objekten i modellen.

1. Användaren väljer en kategori (t.ex. byggnadskomponent)
2. Användaren väljer ett värde (t.ex. timmer)
3. Användaren klickar på "Lägg till filter".
4. Tryck på Stäng.

(Användaren kan lägga till fler kategorier genom att trycka på "+ lägg till parameter".)

För att återställa filtret, tryck på "Återställ",
