Introduktion
Du börjar med att skapa projektet antingen från ett tidigare projekt eller så har du skapat ett projekt som ska fungera som mall för nästa. Genom att välja ”Skapa anpassat projekt” startar du ett projekt som är tomt på konfiguration, med undantag för de systemparametrar som alltid finns i ett projekt. Genom att välja ”Starta från mall” kan du skapa projekt från Interaxo BIM Datas standardmallar. För att kunna skapa nya projekt måste du ha rättigheterna för detta i Interaxo BIM Data.
När du skapar mallar kan du tänka på att flera kategorier kan komma att användas i framtida projekt. Flera kategorier kan till exempel innebära att mallen är förberedd för hantering av dörrar, möbler/utrustning, rumsbeskrivning och exempelvis elektriska installationer.
Skapa ett projekt
Klicka på ”Projekt” i huvudmenyn.
I projektsektionen visas alla aktiva projekt i företaget. Klicka på ”Skapa projekt” för att skapa ett nytt projekt.
Så här skapar du ett nytt projekt från din mall
1. Klicka på ”Starta från befintligt projekt”. Ange namnet och välj projektet att utgå från genom att bläddra eller söka efter projektnamnet. Ett projekt här kan vara ett befintligt projekt eller projekt som du har skapat och som fungerar som mall(ar) att utgå från. Projektnamn kan ändras senare i projektinställningarna om du vill.
2. Klicka på ”Nästa”.
3. Välj de konfigurationer som du vill kopiera från mallprojektet genom att göra flera val.
Vissa val är beroende av andra och är annars gråmarkerade om de kräver ett annat val.
Förklaring av delar som kan kopieras till ditt nya projekt.
Kategorier – Kategorier kopieras alltid när du använder ”starta från projekt” eller ”kopiera från mall”.
Parametrar – Om du inte markerar Parametrar för kopiering kommer det kopierade projektet endast att innehålla systemparametrar.
Parametergrupper, undergrupper – Parametergrupper kan inte kopieras om inte Parametrar har markerats och kopierats, eftersom de annars inte fungerar korrekt (beroende på valet av Parametrar).
Modellnamn – Kopiera modellnamn som platshållare. Tilldela modeller till dem i det nya projektet från din Design Tool-klient.
Behörighetsgrupper – Behörighetsgrupper inklusive behörighetsinställningar kan inte kopieras om inte Modellnamn och Parametergrupper har markerats.
Bokmärken – Kopierar offentliga bokmärken till det nya projektet. Parametrar, Parametergrupper och Modellnamn måste alla kopieras för att Bokmärken ska kunna kopieras. Observera att du efter den första synkroniseringen måste spara bokmärket igen för att inkludera modellernas nya nivåer.
Objekt, underobjekt – Kopierar listor över objekt och underobjekt. Parametrar och Parametergrupper krävs.
Uppslagsvärden, värdelistor och statusinställningar – Kopierar värdealternativ för parametrar av typen uppslag och värdelista samt kopierar projektets milstolpar. Parametrar och Parametergrupper krävs.
Leveranser – Kopierar leveranser till det nya projektet.
Taggar – Kopierar bildtaggar om du vill ha samma taggar, vilket vanligtvis behövs för rapportmallar.
Rum – Kopierar rum som skapats i Interaxo BIM Data med tillhörande värden och objekt, till exempel material och objekt. Kräver Parametrar, Parametergrupper samt Objekt och underobjekt.
Rapportmallar – Kopierar rapportmallarna så att de kan återanvändas i det nya projektet.
Enhetskonfiguration – Kopierar enhetskonfigurationen till det nya projektet.
4. Klicka på ”Nästa”.
5. Om mallen inte innehåller Modellnamn eller om du inte valde detta vid kopieringen klickar du på ”Skapa modeller”, annars klickar du på ”Slutför”.
6. Om du tilldelar en modell ett namn är detta namnet som visas i designverktygsklienten när modellen länkas till Interaxo BIM Data. Namnet du väljer kan ändras senare. Det är vanligt att använda samma namn enligt namnkonventionen i projektets handbok.
Klicka på ”Spara”.
7. Klicka på ”Slutför”. Det nya projektet skapas nu.
Så här skapar du ett nytt anpassat projekt

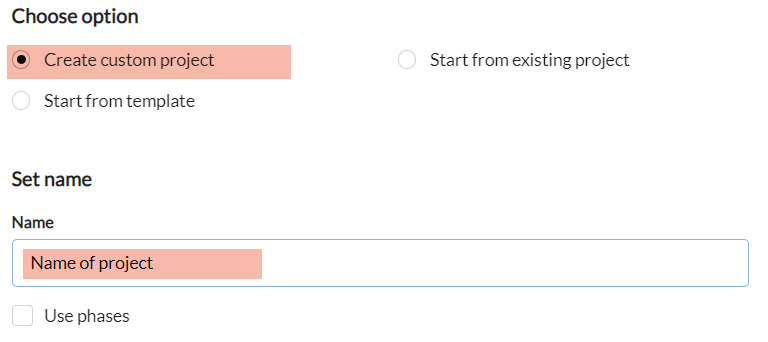

1. Välj och ange önskat namn.
Redan här kan du välja alternativet Använd faser om du redan vet att projektet kommer att använda Revit-faser. Inkluderingen av de olika faserna och relationen till rum i olika faser kan ändras i projektets inställningar senare.
2. Klicka på ”Nästa”.
Val av kategorier med förinställningar

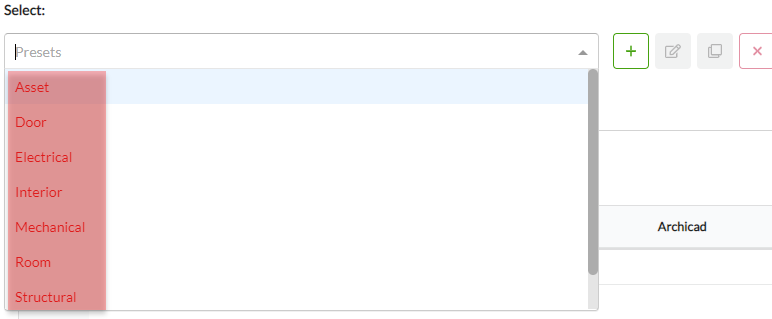

3. Välj Kategorier. Valet kan göras med förinställningar.
4. Klicka på .
Välj kategorier manuellt

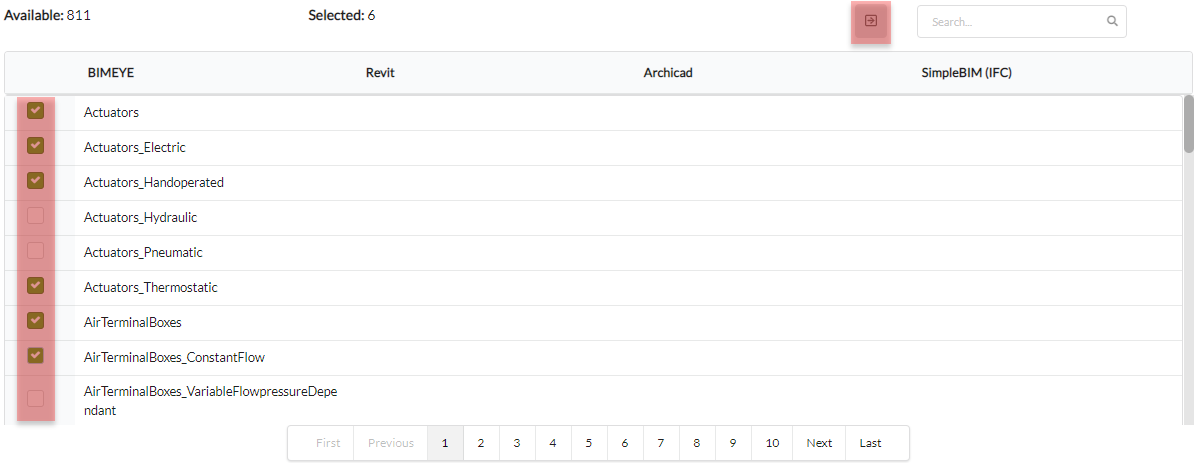

3. Välj kategorier genom att göra flera val. Klicka på för att tilldela de valda kategorierna till projektet. Använd
för att söka efter kategorier.

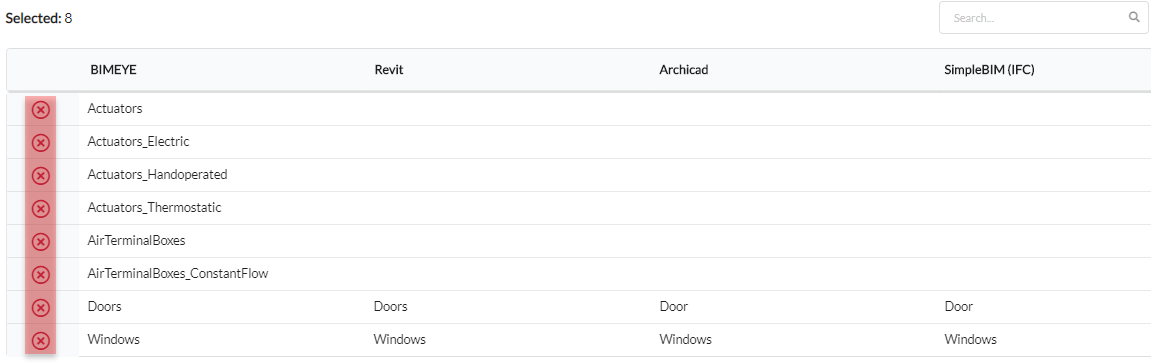

De tilldelade kategorierna visas här. Genom att klicka på kan den kategori du har valt tas bort.
4. Klicka på .
|
Obs! När du väljer kategorier manuellt ska följande kategorier alltid finnas med, utöver den kategori med objekt som du är intresserad av: BuildingStoreys, Internal_Building, Spaces_Room. Dessa kategorier innehåller relationerna mellan objekt och måste alltid ingå i ett Interaxo BIM Data-projekt. |
5. Klicka på .

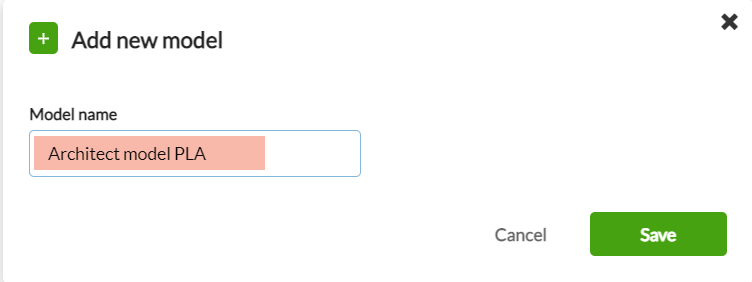

6. Tilldela modellen ett namn. Detta är namnet som visas i designverktygsklienten när modellen länkas till Interaxo BIM Data. Rekommendation: ange filformatet (rvt/ifc/pla) i modellnamnet. Klicka på .
7. Klicka på . Det nya projektet har nu skapats.
