Innholdsfortegnelse:

Hvordan komme frem til 3D - modellen

Plantegning under 3D - modellen

Hvordan navigerer seg rundt i modellen

Oppgavelinjen

Arbeid med et objekt

Informasjon og Filter

Hvordan komme frem til 3D - modellen

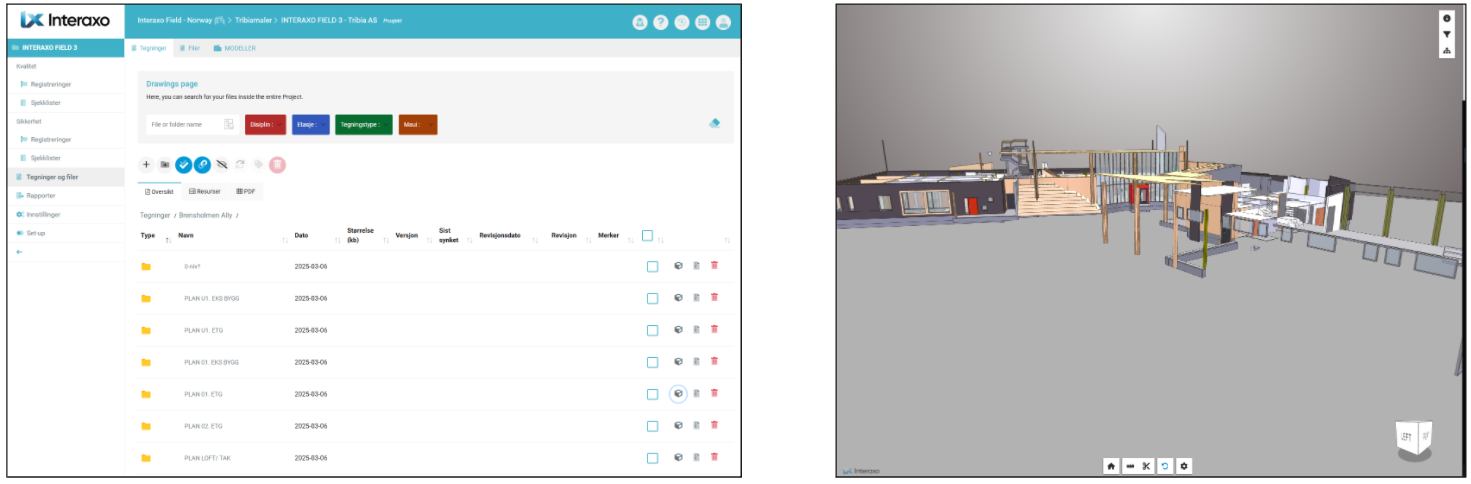

Brukeren kan åpne modellen via "tegninger og filer" fanen i venstre menyen. Mapper for hver enkel etasje er listet opp, og til høyre i listevisningen ser brukeren et kube ikon . Ved å trykke på den åpnes 3D vieweren og tilhørende modelletasje vises.



Plantegning under 3D - modellen

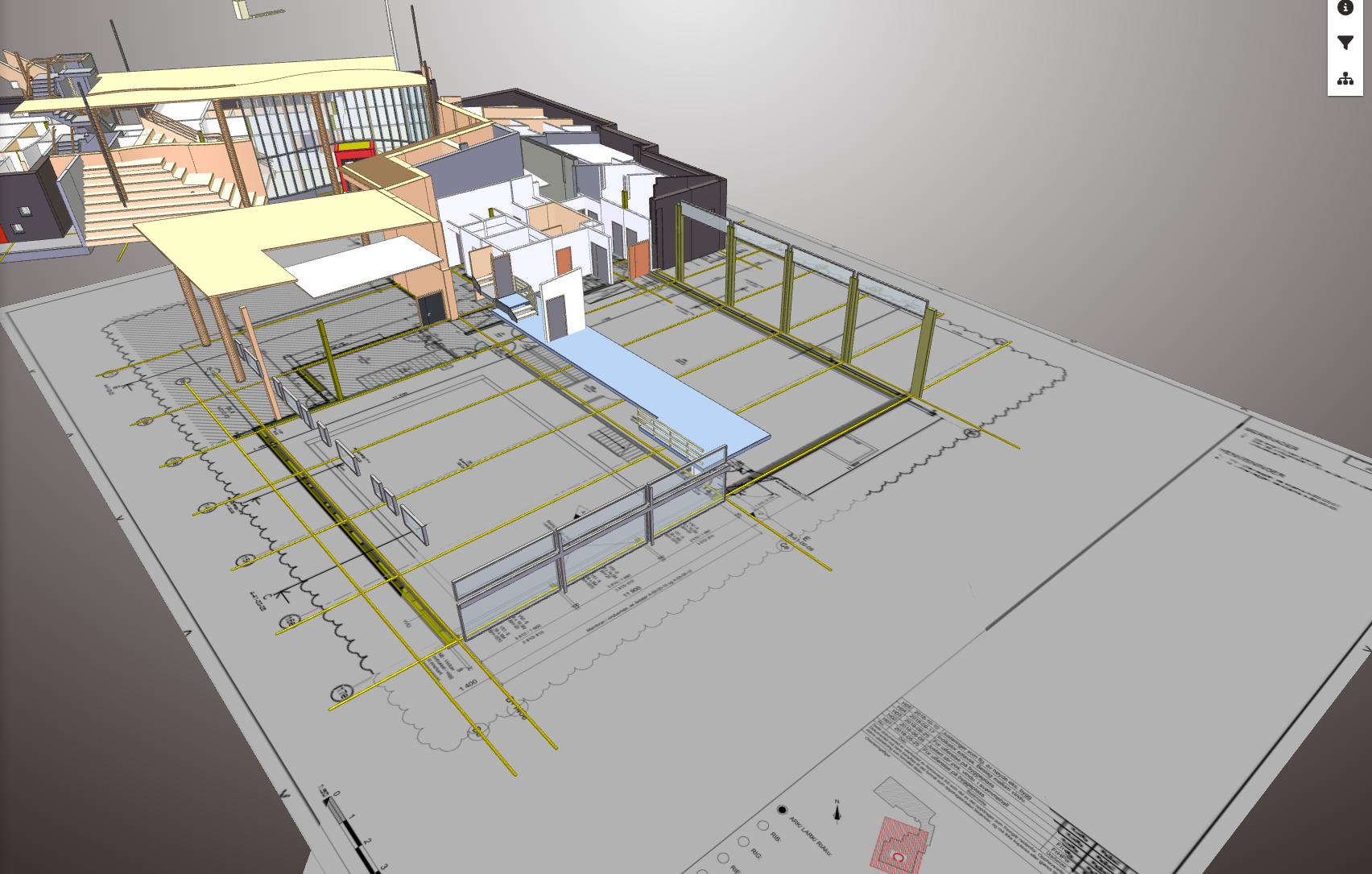

Plantegninger eller andre PDF - tegninger kan vises under 3D - modellen. Dette settes opp under innstillinger. (Merk! Bruker trenger admin rettigheter for å sette det opp. Se egen artikkel)

Grunnleggende navigasjon

Når 3D-modellen åpnes er brukerens startpunkt fra utsiden av modellen seende ned på modellen.

Explore Mode


I Explore Mode kan du bevege deg fritt i modellen. Dette gir deg full kontroll over perspektivet og er spesielt nyttig for å inspisere detaljer eller se hele prosjektet fra ulike vinkler. Denne modusen er på som standard.

Slik bruker du modusen:

• Rotér modellen ved å klikke og dra med venstre musknapp.

• Zoom med musehjulet.

• Panorér ved å holde inne høyre musknapp og dra.

• Ved bruk av Tastaturet (A, W, S, D) kan brukes for å bevege seg fremover, bakover og til siden. Knappen Q og E kan brukes for å rotere rundt egen akse.



Oppgavelinjen

Oppgavelinjen finner du midstilt nede på skjermen og ser slik ut , og inneholder følgende oppgaver:

• Hjem knappen - , Sender deg ut til samme oversiktsbilde som da du åpner modellen. Alle andre innstillinger er fortsatt påslått.

• Målingsverktøy - Brukeren kan velge mellom to forskjellige målingsverktøy. "Oppmåling" eller "Flere akser".
  • Oppmåling (Punkt til Punkt)
    • Trykk på et punkt. Det blir startpunktet for oppmålingen.
    • Trykk på punkt nr.2. Det blir sluttpunktet for oppmåling (Resultatet vises umiddelbart).
    • For å endre oppmålingen trykk og hold inne en av punktene og flyttes til ønsket posisjon (Ny oppmåling vises igjen umiddelbart)

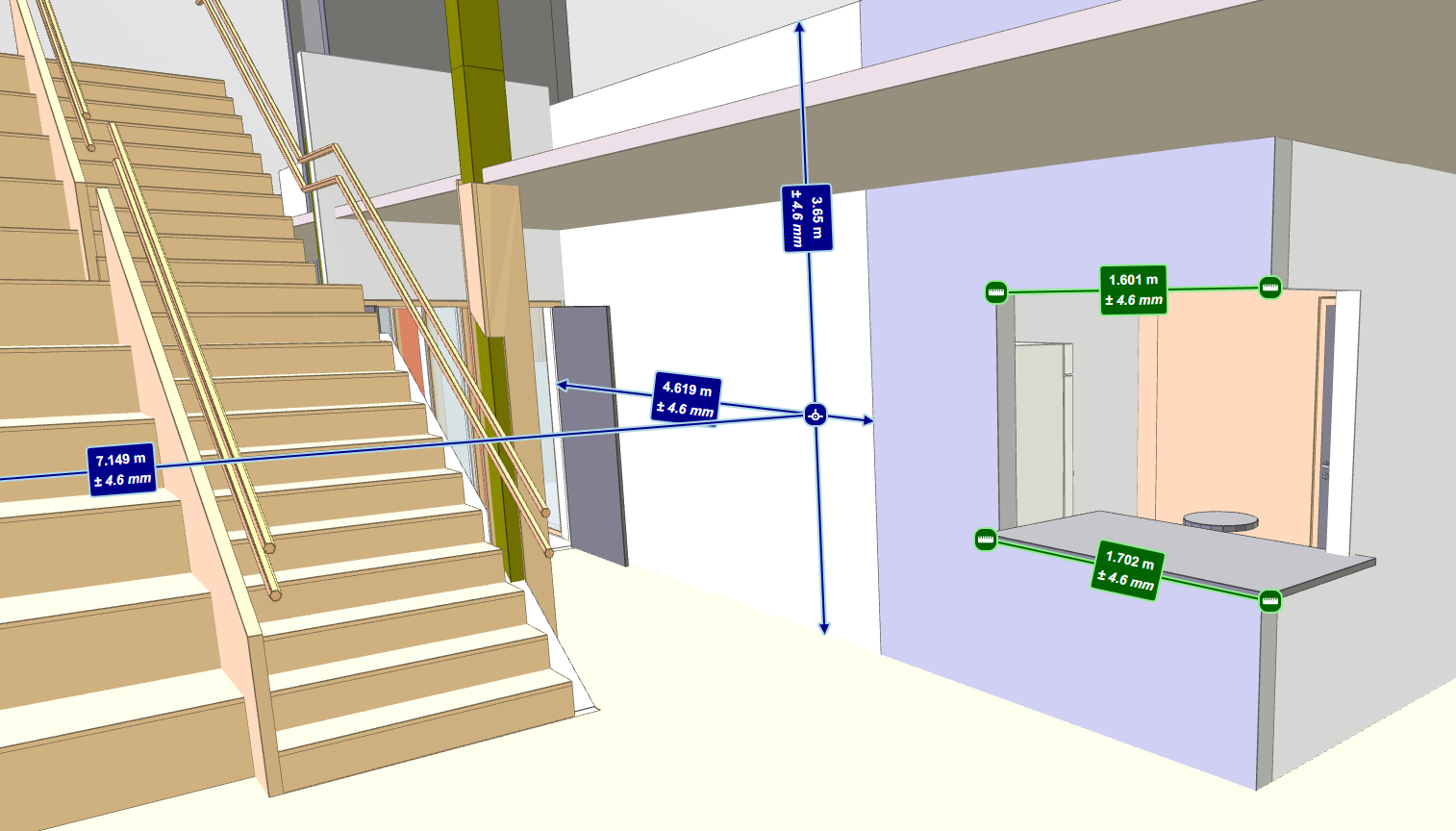

    • Skulle målingen skje med en vinkel så vil brukeren se på horisontal og vertikal lengde i tillegg til ønsket oppmåling.

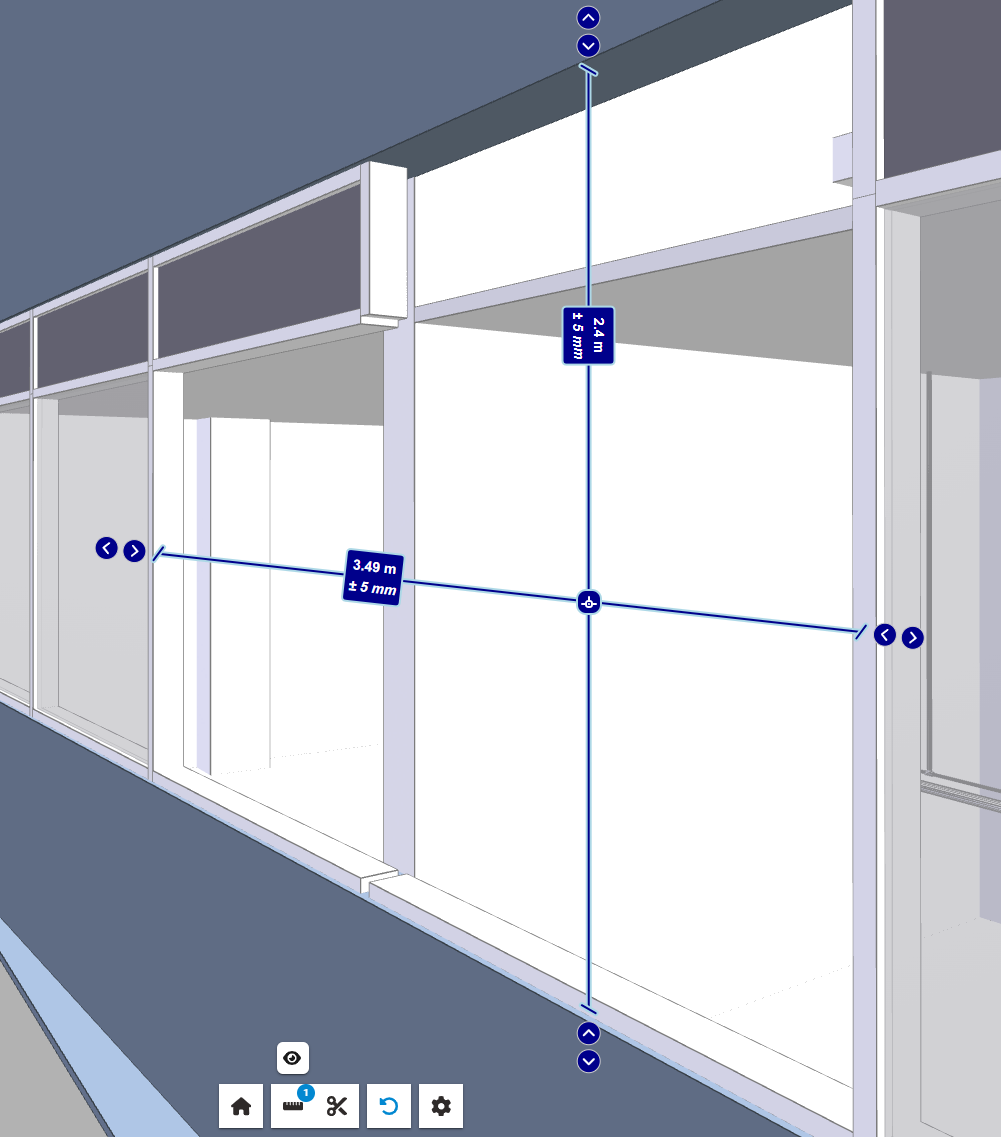

  • Flere akser (Kryss måling)
    • Trykk på objektet brukeren ønsker målt. Automatisk vises oppmåling i vertikal, horisontal og vinkelrett på objektet (stopper motstående objekt)
    • For å justere plassering av oppmålingen trykk på senter av laseren og flytt til ny ønsket oppmåling. (Ny oppmåling vises igjen umiddelbart )
    • Ønsker du å flytte målepunkt (f.eks neste objekt kant) benytt pilene for justering .

Begge oppmålingene avsluttes ved å trykke på oppmålingsikonet og videre "fjern alle".

(Merk! Alle målinger som har under 2mm avvik blir ikke vist i vieweren)

Seksjoneringsverktøy

• Snittverktøy - Brukeren kan velge mellom to forskjellige snittverktøy. "Snittplan" eller "Seksjon boks".
  • Snittplan (Enkelt snitt)

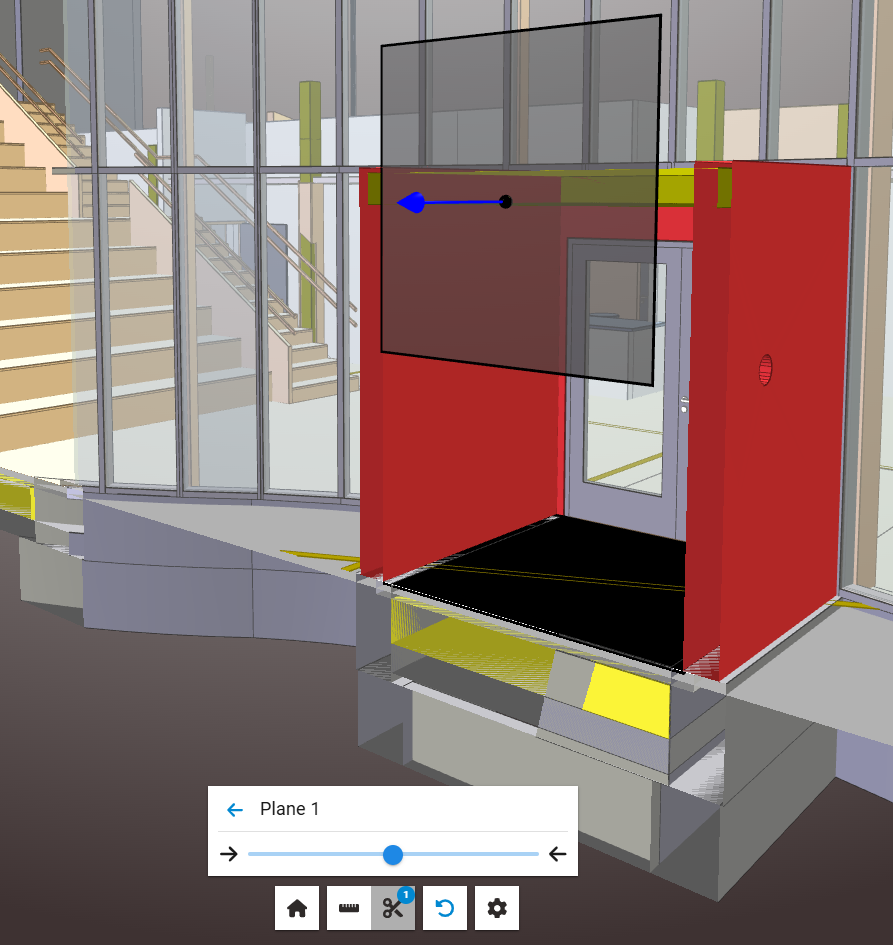

    • Trykk på snittplan for å opprette et enkelt snitt.
    • Velg objektet som det ønskes å skape et snitt på (Snitt skapes automatisk vinkelrett på punktet brukeren velger)
      • For å flytte snittet kan du velge enten:
    • Trykk og hold inne med venstre muspeker på pilknappen og dra frem og tilbake.
    • Trykk på øye over oppgavelinjen for å sjule visningen av snittplanet.
    • Trykk på "Flip direction" for å snu snittplanet 180 grader.

•

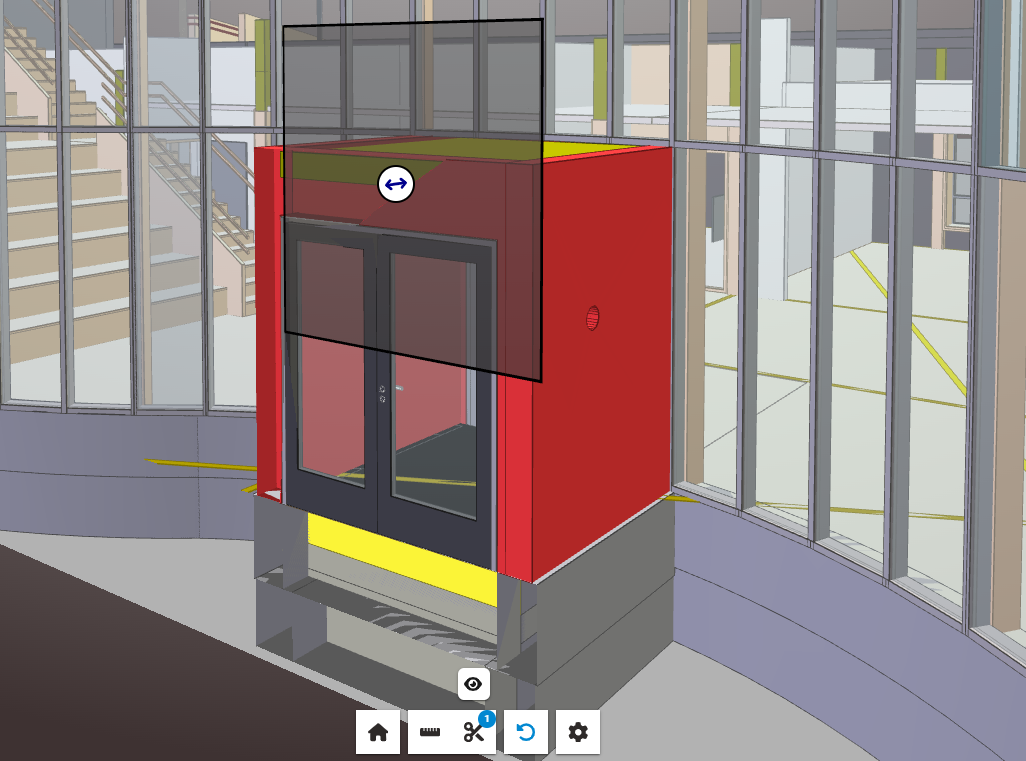

  • Seksjon boks (Snitt på alle 4 kanter av objektet)
    • Trykk på seksjonsbok for å kunne opprette en boks.
    • Velg objekt som det ønskes å skape en boks på (boksen skapes automatisk i alle retninger rundt objektet)

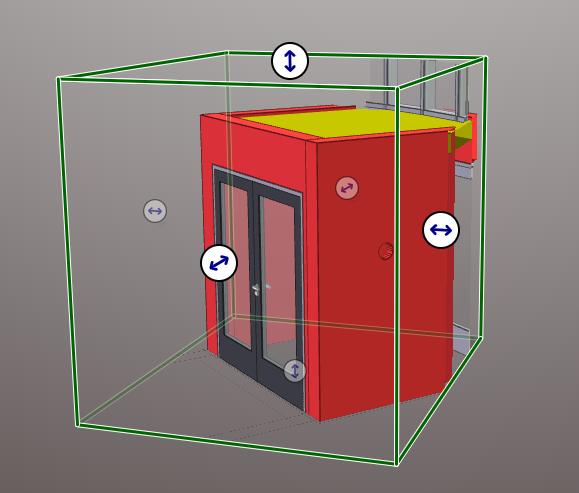

    • Trykk og hold inne venstre muspeker påpilknappen og dra frem og tilbake i alle retninger for å øke området boksen inkluderer visning av.
    • Trykk på øye over oppgavelinjen for å sjule visningen av snittplanet.



• Tilbakestill
  • Brukeren trykker på og alle tilpasninger eller oppgaver utført blir resatt til opprinnelig visning og visningsvindu.
• Instillinger
  • Språk - Valgmulighetene er engelsk, norsk, svensk.
  • Måleenhet - Valgmulighetene er m, cm og mm.
  • Uthev ved sveving - Viser gjennomsiktige bokser av volum av rom (hvis det finnes i modellen)
  • Navigasjonskube - For enklere å se vinkelrett på modellen fra flere vinkler.
  • Bakgrunnsfarge - For personlig utrykk kan du selv velge bakgrunnsfargen i vieweren.

Arbeid med et objekt

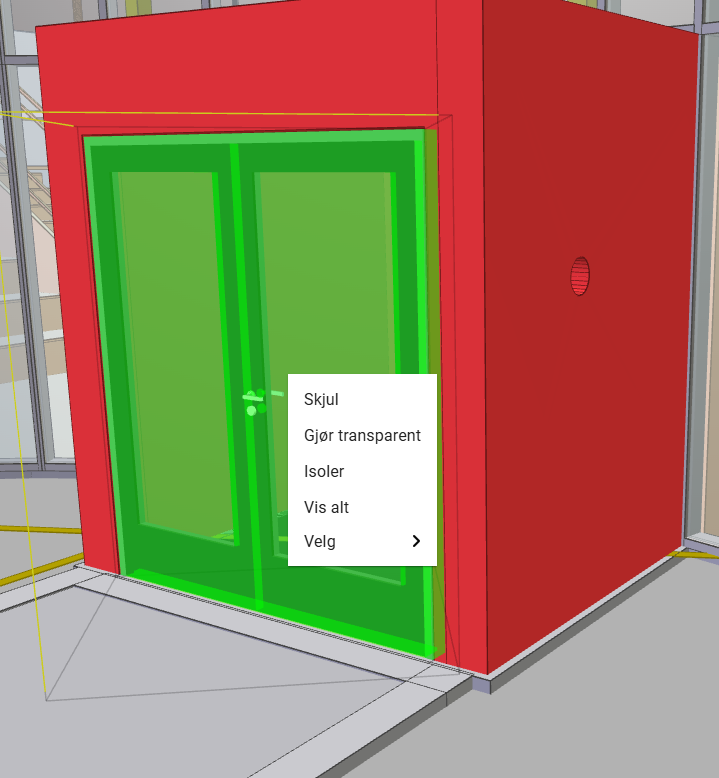

For å arbeidet med et objekt, høyre klikk på objektet i modellen for å få frem en oppgavemeny. Følgende aksjonspunkter kan gjøres herfra:

Skjul / Vis alt

Ved å trykke på "Skjul"  så kan brukeren skjule visningen av objektet. Trykk på Vis alt for at alle skjulte objekter kommer tilbake i visningen.



Gjør transparent

Ved å trykke på "transparent" blir valgt ikke skjult fullstendig, men gjort gjennomsiktig.

Isoler

Ved å trykke på "Isoler" blir alle andre objekter skjult og brukeren kan kun fokusere på valgt objekt.

Informasjon og Filter

Informasjon og filter finnes øverst til høyre i visningen og inneholder informasjon om objekter og gjør det mulig for brukeren og filtere på objektnivå eller overordnet nivå (modell, etasje, objekttyper, osv..)

Informasjon

Informasjonfeltet viser all tilgjengelig informasjon som objektet har med seg fra IFC-filen.

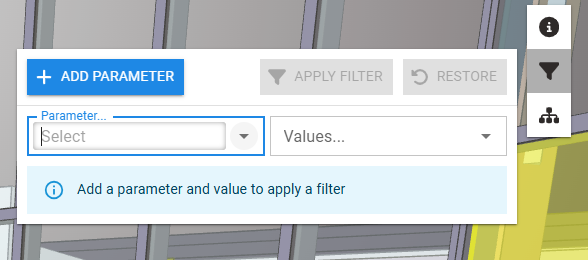

Filter

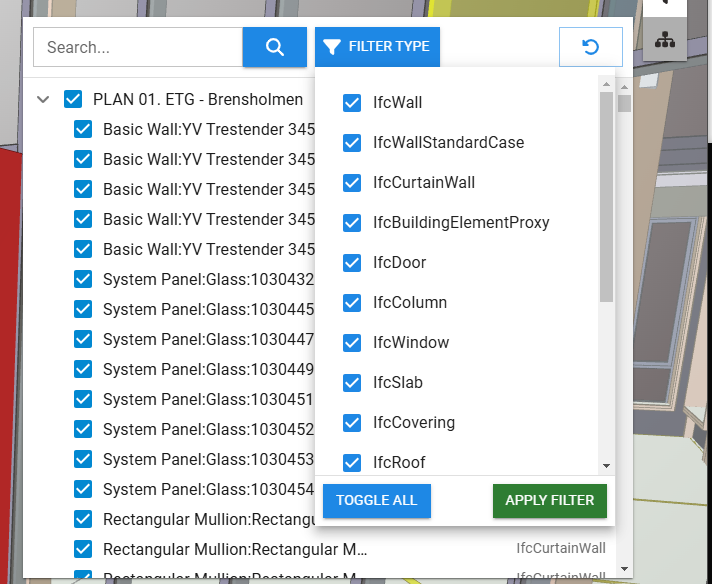

Filteret inneholder alle parametere som finnes i IFC - filen og filtreres basert på de.

Hierarki

Filtrer mellom alle overordnet grupperinger som finnes i IFC-filen. Mest brukt her er filtrer basert på kategorier. Vegg, gulv, vinduer, osv...
