I denna guide lär du dig hur du navigerar i kartan, byter baskartor, använder tillgängliga verktyg och arbetar med markörerna som visar var registreringar är placerade. Visaren ger dig ett enkelt och effektivt sätt att utforska ditt projekts område i webbläsaren. Visaren täcker de huvudsakliga behoven för att hitta, placera och följa upp registreringar och poster i ett geografiskt sammanhang.

Grundläggande navigering

När kartan öppnas startar du med en vy uppifrån över ditt arbetsområdes kartområde. Härifrån kan du panorera och zooma fritt för att utforska kartan.

Så här navigerar du:

Panorera kartan genom att klicka och hålla ned vänster musknapp, dra sedan i den riktning du vill flytta.
Zooma in och ut med mushjulet.

Tips: panorering och zoom fungerar på samma sätt på pekskärmsenheter — dra med ett finger för att panorera, nyp för att zooma.

Baskartor

Baskartan är den underliggande bilden och GIS-data som ritas under dina registreringar. Olika baskartor betonar olika saker — Världskarta för utökad navigering eller Projektområde för fokuserad användning. Att byta baskarta påverkar inte dina registreringar; endast den underliggande kartstilen ändras.

Så här byter du baskarta:

Hitta baskartsväljaren högst upp på kartan, märkt med det aktuella baskartans namn (till exempel "Världskarta").
Klicka på väljaren för att öppna listan över tillgängliga baskartor.
Välj den du vill ha. Kartan ritas om omedelbart; dina registreringar förblir på plats.

Verktyg

Kartvisaren har flera verktyg som du kan använda. Vissa av dessa verktyg kan vara otillgängliga i vissa sammanhang där kartan används för särskilda ändamål.

Adressökning

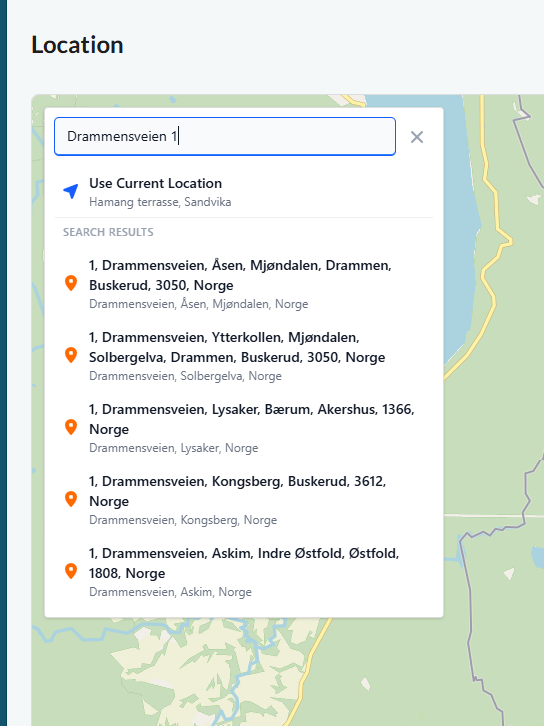

Använd sökfältet uppe till vänster i kartvisaren för att hitta en specifik adress, postnummer eller plats och hoppa direkt dit.

Klicka i sökfältet.
Börja skriva en adress, postnummer eller plats (till exempel "Drammensveien 1").
Välj ett resultat från listan. Kartan panorera och zoomar till den platsen.

Gå till position

Knappen "Gå till position" längst ner använder din enhets position (GPS) för att centrera kartan på där du befinner dig just nu.

Klicka på knappen "Gå till position" i verktygsfältet.
Kartan centreras på din position och visar en markör vid din position.

Detta är användbart när du är på en byggarbetsplats och vill orientera kartan kring din verkliga position.

Observera att detta kräver att du delar din enhets position med kartvisaren när du använder den, men Interaxo lagrar aldrig din enhets position. Om du avböjer positionsförfrågan eller om din webbläsare inte stöder det kan du fortfarande navigera manuellt med panorering, zoom eller adressökning.

Mätverktyg

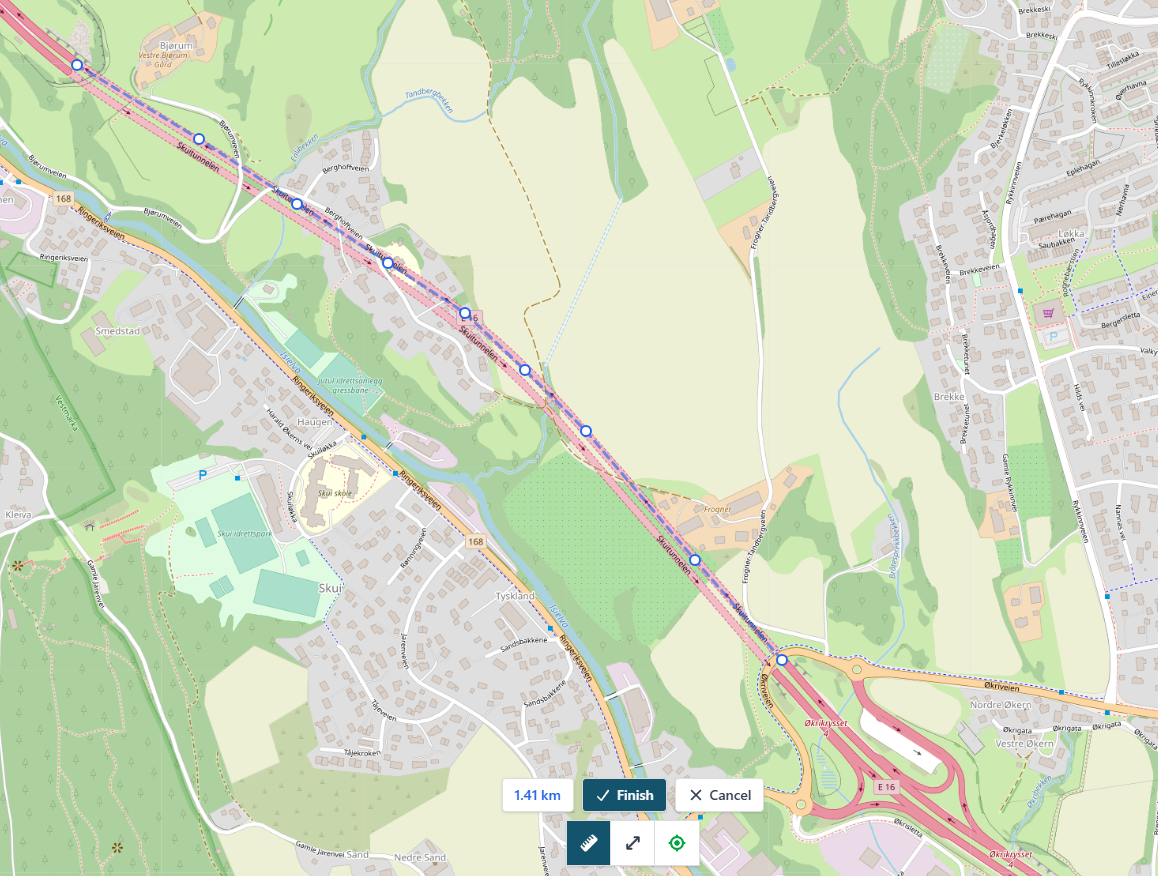

Mätverktyget låter dig rita linjesegment på kartan och läsa av den totala sträckan längs den linjen.

Klicka på mätverktygsikonen i verktygsfältet.
Kartan går in i mätläge. En ledtråd längst ner ber dig att trycka på kartan för att sätta startpunkten.
Klicka på den första punkten. Den blir starten på linjen.
Klicka på nästa punkt och upprepa.

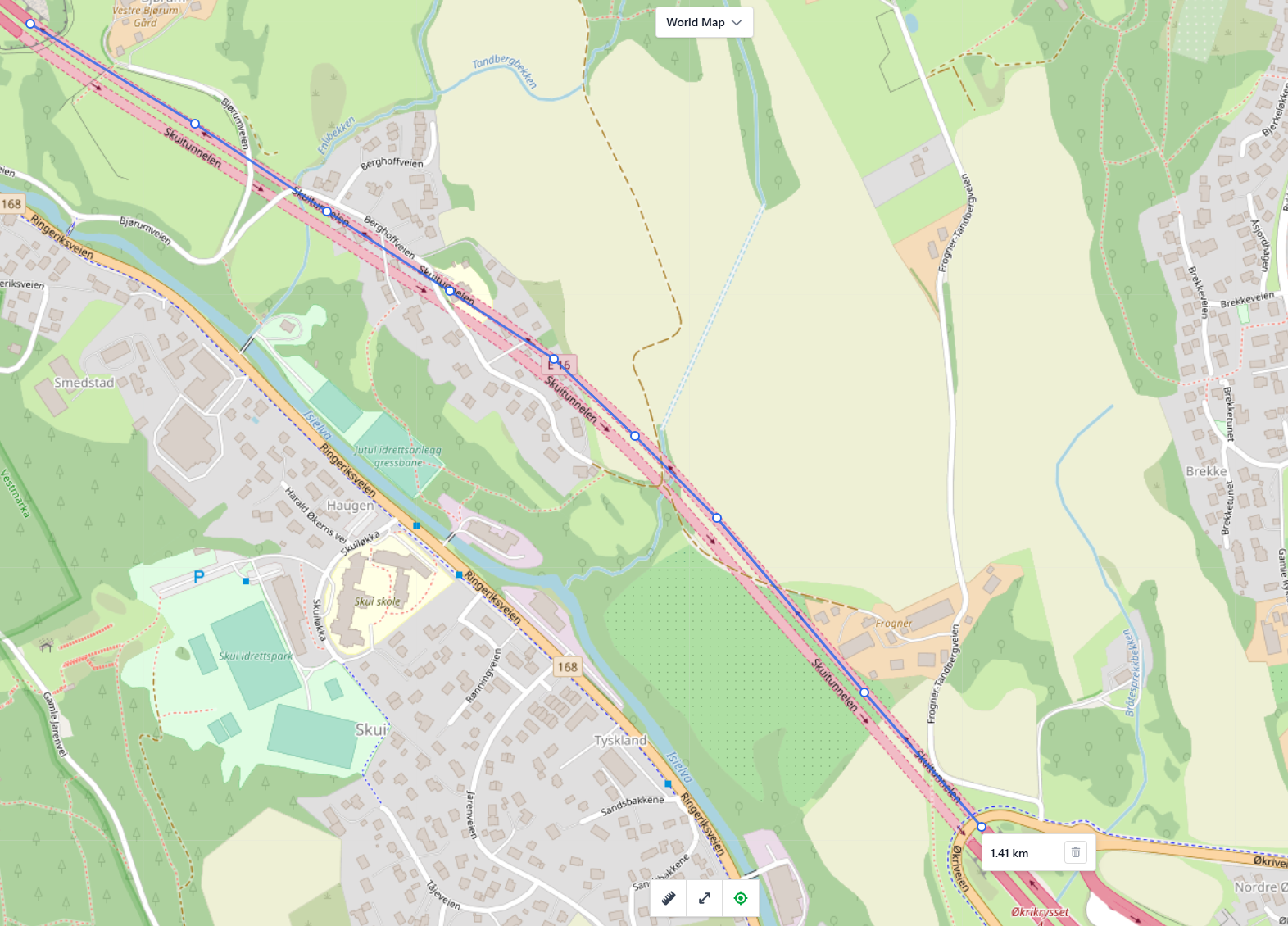

Klicka på "Avsluta" när du är klar. Linjen och avläsningen förblir synliga på kartan under din nuvarande session.

För att ta bort en mätning och börja om klickar du på "Avbryt" medan du mäter, eller klickar på mätverktygsikonen en andra gång för att lämna mätläget.

Tips: den visade distansen mäts längs kartytan — användbart för ungefärliga layoutkontroller, inte för exakt uppmätningsarbete. För mätningar inuti en 3D-modell, använd mätverktygen och verktygen för flera axlar som beskrivs här.

Helskärmskarta

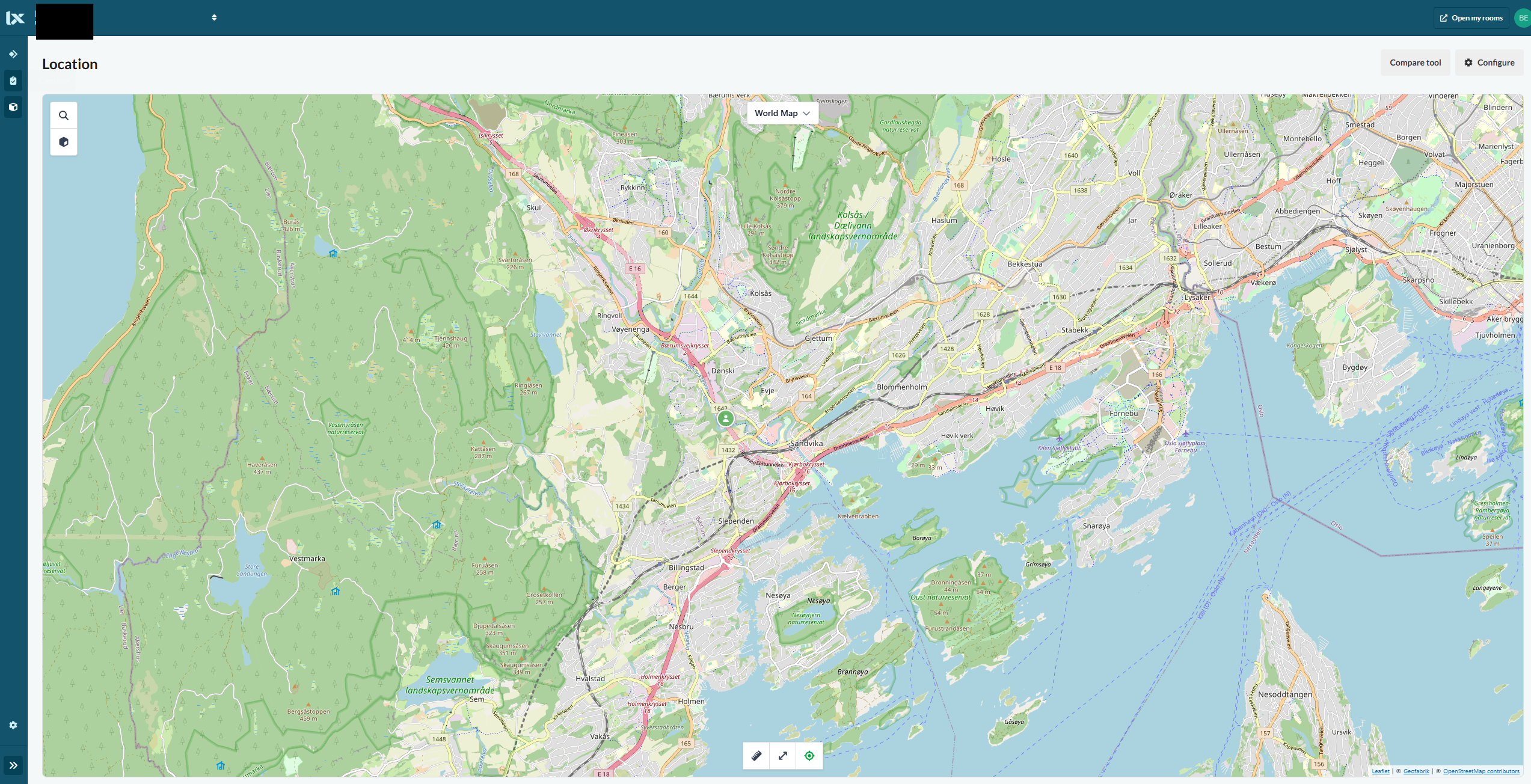

Knappen "Helskärm" expanderar kartan så att den fyller webbläsarfönstret och döljer omgivande webbläsare och navigationspaneler. Detta ger dig mer utrymme att arbeta med kartan utan att påverka några inställningar, val eller aktiva filter.

Klicka på knappen "Helskärm" i verktygsfältet.
Kartan expanderar för att fylla skärmen.
Klicka på knappen igen, eller tryck på Escape, för att återgå till föregående vy.

Byt till 3D-modellvisare

Knappen "Byt till 3D-modellvisare" byter ut den aktuella läge-visaren från kartan till arbetsområdets 3D-modell.

Klicka på knappen "Byt till 3D-modellvisare" i verktygsfältet.
Kartvyn ersätts av 3D-modellvisaren.
För att återgå till kartan, använd motsvarande kontroll i 3D-visarens gränssnitt.

För modellvisarens funktioner, se Funktioner i 3D-visaren i Interaxo Modell.

Geografiskt filter

Det geografiska filtret aktiveras från verktygsfältet och låter dig begränsa registreringar till ett cirkulärt område ritat på kartan. Den fullständiga genomgången — hur radie-cirkeln beter sig, hur man kombinerar det geografiska filtret med kolumnfilter och hur det fungerar över vy-lägen — finns i en egen artikel.

Se filtrering i kartan.

Arbeta med placeringar

Varje registrering som placeras på kartan visas som en markör. Markörerna fungerar på samma sätt som i 3D-modellvisaren — klicka på dem för att öppna posten, grupperar sig vid låg zoom och delas upp när du zoomar in.

Klicka på en placering

En post på denna plats: att klicka på markören öppnar en panel till höger med en kort sammanfattning av posten.

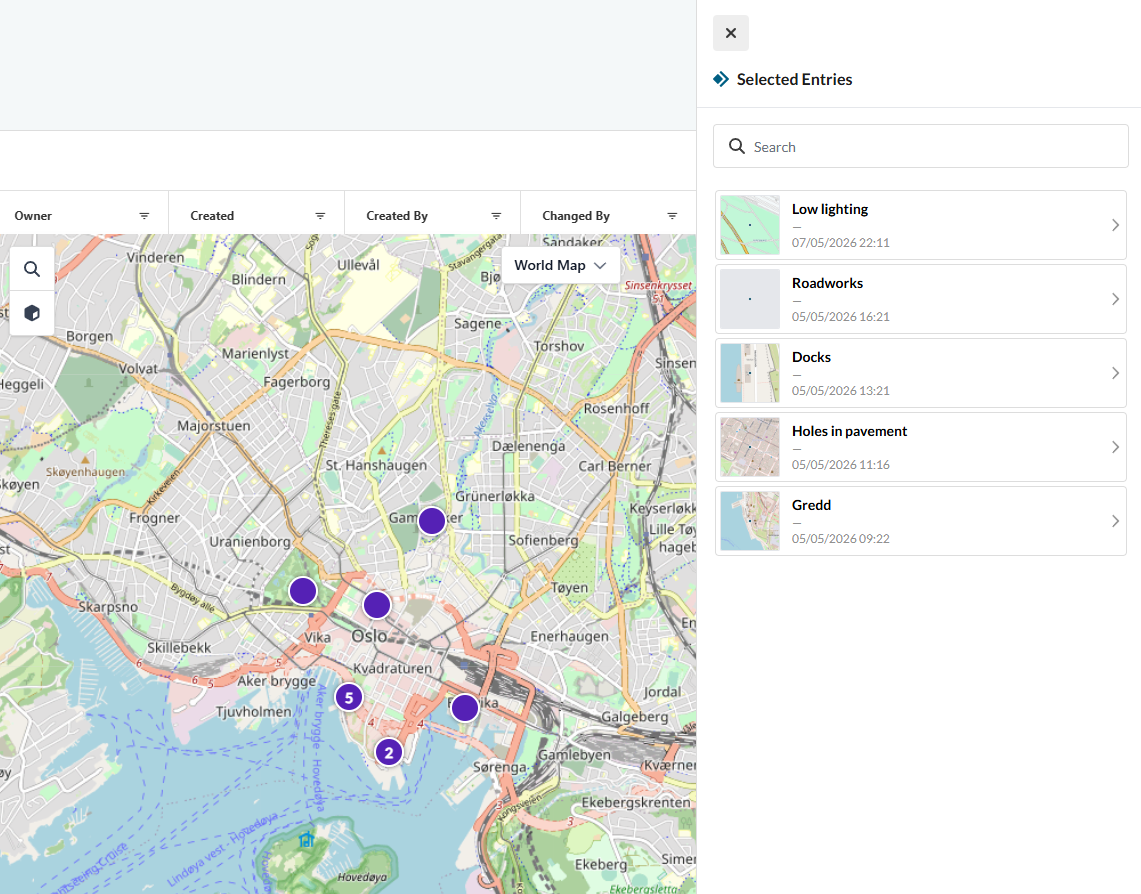

Flera poster på samma plats: panelen visar en lista över alla poster grupperade under den markören. Välj en för att öppna dess sammanfattning.

Markörgruppering vid låg zoom

När flera registreringar ligger nära varandra vid låg zoomnivå slås de ihop till en enda klustermarkör med en siffra som visar hur många poster som finns i klustret.

Zooma in för att sprida ut klustermarkörerna till individuella markörer.
Klicka på en klustermarkör för att öppna en panel som listar alla registreringar grupperade under den.

Från panelen

Från postens sammanfattningspanel kan du:

Öppna detaljsidan för en post för att se all information och redigera den.
Se relaterade processer, bilagor eller kommentarer beroende på vad projektet använder.

Vill du lära dig hur man placerar en registrering eller post på kartan?

För Interaxo Project, se Arbeta med poster i processer.

För Interaxo Capture, se W3: Arbeta med dokumentation och inspektionsformulär.
